SWIR камера LiSaSWIR 2048 от компании New Imaging Technologies

Lisa SWIR – это SWIR камера с линейной разверткой, использующая датчик NSC1801 SWIR, разработанный компанией New Imaging Technologies (NIT), который имеет 2048 пикселей с размером пикселя 7.5 x 7.5 мкм. Частота повторения строк полностью программируется и может достигать 60 кГц, цифровой выход – 14 бит в формате Camlink. Камера может запускаться с помощью внешнего сигнала, поступающего с конвейера, и обеспечивает чрезвычайно точное определение времени для полученного изображения.

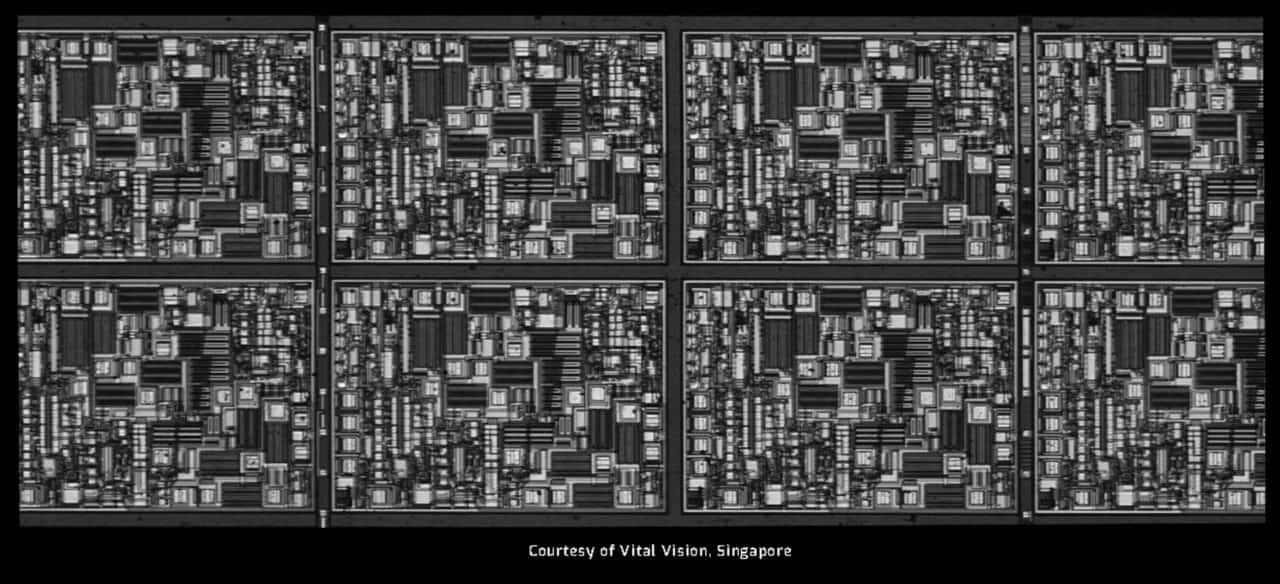

Lisa SWIR была специально разработана для контроля полупроводников, кремниевых пластин или отдельных кристаллов, так как длина волны SWIR позволяет видеть сквозь кремний.

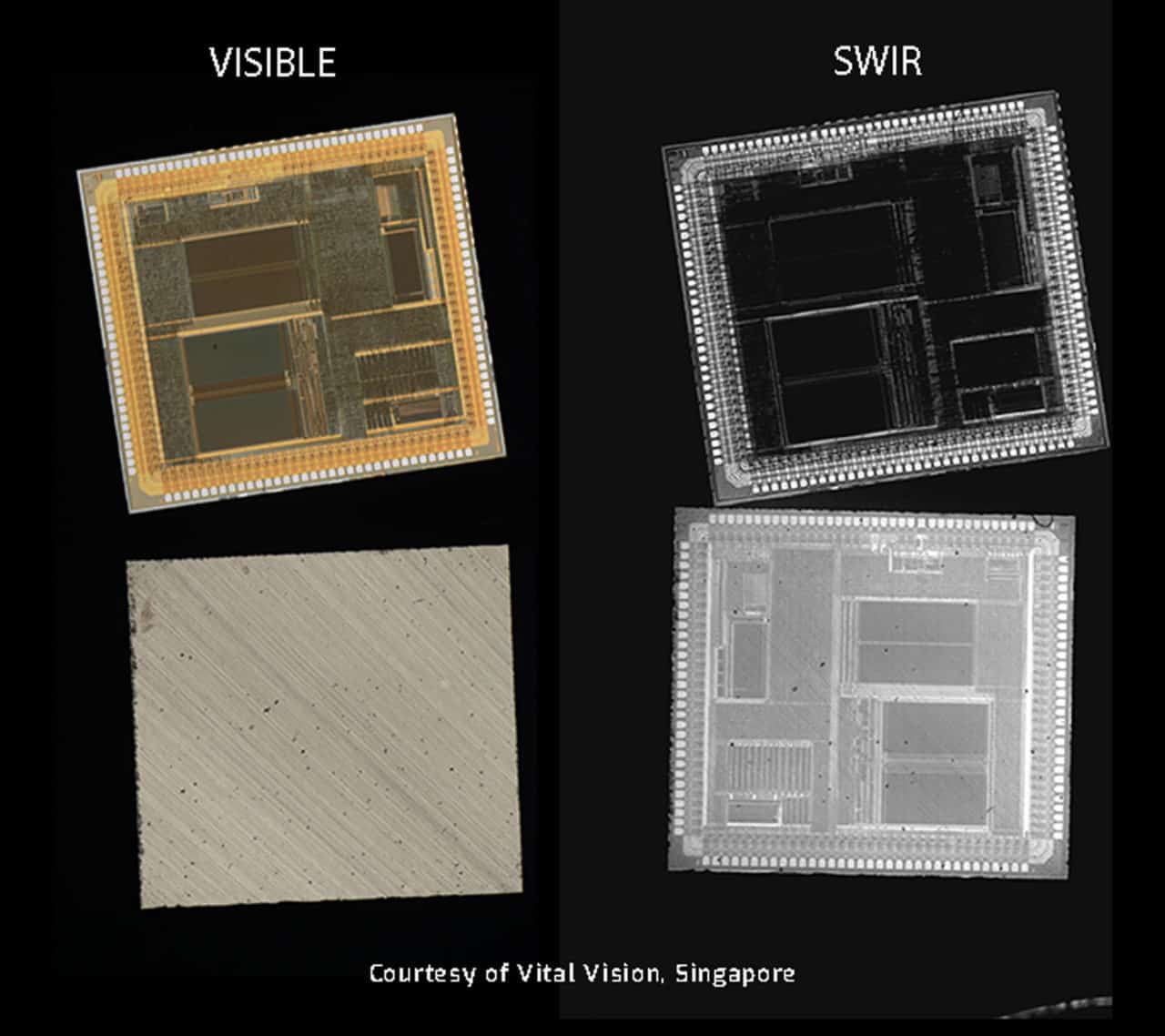

Сравнение изображений с разных камер

С помощью Lisa SWIR можно проверять солнечные панели как на производстве, так и на месте установки, обеспечивая чрезвычайно точные изображения фотолюминесценции, вызванной небольшими дефектами, даже при низкой контрастности.

Изображение солнечной панели

Благодаря небольшому размеру пикселя (7.5 мкм) Lisa SWIR обеспечивает чрезвычайно резкие и четкие изображения дефектов в материалах с высокой пропускной способностью. Небольшой размер каждого пикселя (7.5 мкм) по сравнению с более крупными конкурирующими массивами с размером пикселя 12 мкм и более является крупным прорывом в снижении производственных затрат. Более того, меньший размер пикселя приводит к меньшему размеру массива, что, в свою очередь, позволяет использовать меньшую оптику для того же углового поля.

Датчики SWIR производятся на заводе NIT с использованием инновационного процесса соединения, который гарантирует минимальное достижимое количество дефектов в линии.

NIT – французская компания, специализирующаяся на разработке и производстве InGaAs датчиков SWIR, как двумерных, так и линейных матриц.
