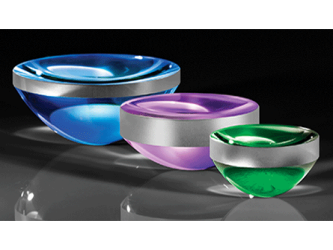

Различные виды асферических линз
В ассортименте компании Edmund Optics существует много различных типов асферических линз со своими преимуществами и недостатками для различных применений.
Асферические линзы используются для устранения сферических аберраций в разных системах, включая сканеры штрих-кодов, коллиматоры лазерных диодов, OEM или НИОКР системы. В асферических линзах используется одноэлементная конструкция, которая помогает минимизировать количество линз в оптических сборках. Другими словами, в отличие от обычных линз со сферической передней поверхностью, асферические линзы имеют более сложную переднюю поверхность, кривизна которой постепенно изменяется от центра к краю линзы.
Классификация асферических линз:
|
Асферические линзы |
Описание |
Стоимость |
|
Прецизионные ахроматические линзы с коррекцией сферических аберраций |
Дифракционно-ограниченные дублеты с цветокоррекцией и асферической поверхностью для широкополосных приложений |
$$$$ |
|
Асферические линзы с точностью поверхности λ/40 |
<λ/10 от волнового фронта |
$$$ |
|
Прецизионные асферические линзы |
Наиболее распространенный тип асферических линз, обеспечивающий баланс между стоимостью и производительностью |
$$ |
|
Асферические линзы, макс. производительность |
Модифицированные плосковыпуклые (PCX) и плосковогнутые (PCV) линзы с одной асферической поверхностью |
$$ |
|
Асферические линзы из фторида кальция (CaF2) |
Изготовлены из высококачественного пластика и кристаллических материалов |
$$ |
|
Ахроматические линзы с коррекцией сферических аберраций |
Недорогие дублеты с дифракционной поверхностью из литого полимера для минимизации хроматической аберрации |
$ |
|
Литые асферические линзы |
Недорогие пластиковые или стеклянные линзы, подходящие для крупносерийного производства |
$ |
