Он-лайн калькулятор параметров пучка на выходе из аксикона от Edmund Optics

Построение оптических систем требует оценки параметров пучка при его прохождении через различные оптические элементы. Чтобы помочь Вам в работе с аксиконами, компания Edmund Optics создала он-лайн калькулятор параметров пучка на выходе из аксикона.

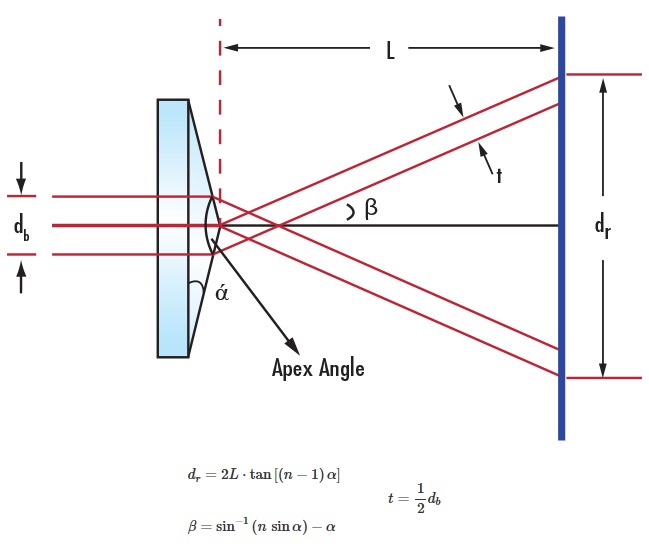

Аксиконы - это конические призмы, которые преобразуют падающий луч в кольцо. Параметры кольца определяются углом альфа и углом при вершине аксикона. По мере увеличения расстояния от аксикона до экрана визуализации диаметр кольца увеличивается, а толщина линии остается постоянной. Учитывая, что входной сигнал является коллимированным лучом, с помощью он-лайн калькулятора Edmund Optics Вы можете рассчитать диаметр внешнего кольца и толщину линии, создаваемую аксиконом. Расчет половины угла веерного пучка будет приблизительным. Калькулятор делает расчеты, исходя из известных переменных и используя уравнения для определения неизвестных. На рисунке выше показано прохождение коллимированного пучка через аксикон.
