Новые магнитные линейки для измерения высоты луча от Thorlabs

Магнитные линейки Thorlabs BHM3 и BHM4 измеряют высоту луча до 6 дюймов (155 мм) или 12 дюймов (305 мм) соответственно. На лицевой части нанесена лазерная гравировка с делениями 1,0 мм и 1/16 дюйма для измерения высоты лазерного луча. Ряд из двенадцати или двадцати четырех отверстий Ø2.0 мм (Ø0.08 дюйма) (на BHM3 и BHM4 соответственно) расположен рядом с выгравированными числами с интервалами 25.0 мм и 1.00 дюйма, чтобы лазерный луч проходил сквозь линейку.

Основание каждой линейки оснащено одним или двумя неодимовыми магнитами, которые удерживают линейку на магнитных рабочих поверхностях и обеспечивают гибкость движения по сравнению с вариантом, когда линейка крепится к столу болтами. BHM3 имеет один магнит, а BHM4 – два. Обе линейки изготовлены из алюминия, подвергнутого пескоструйной очистке, чтобы удалить острые кромки, а затем анодированы для создания однородно рассеивающей поверхности. Компактный размер позволяет инструменту помещаться в небольшие промежутки между компонентами, что упрощает интеграцию в систему.

Thorlabs так же предлагает кронштейн BHMA1 для крепления двух линеек для измерения высоты луча, позволяющий выровнять лазерный луч по горизонтали в дополнение к измерению его высоты над столом.

Особенности:

- Британские и метрические шкалы с лазерной гравировкой;

- Метрическая СИ 1.0 мм;

- 1/16” британская СИ;

- Упрощение настройки лазерного луча с помощью отверстий, расположенных с интервалом 1 дюйм и 25 мм;

- Измерение высоты луча на магнитно-оптических столах или макетах;

- Неодимовые магниты обеспечивают крепление на столе;

- Анодированное покрытие с однородной диффузией.

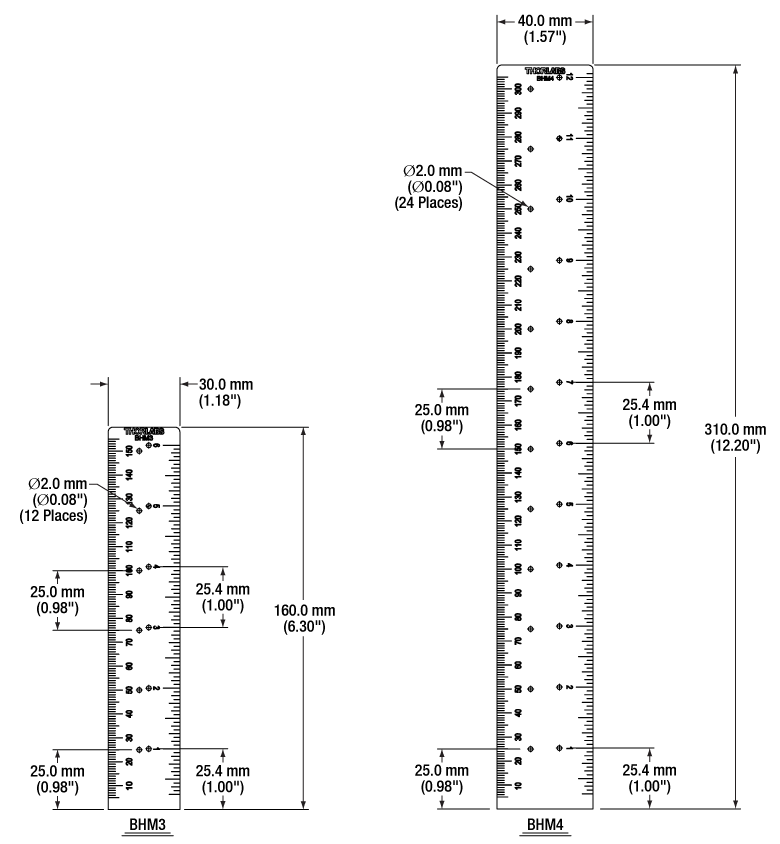

Параметры линеек BHM3 и BHM4

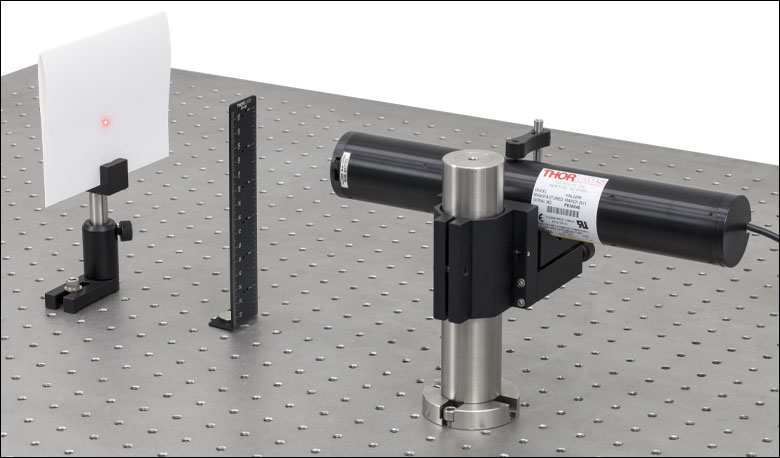

Свет от гелий-неонового лазера, проходящий через отверстие в линейке BHM3

Технические характеристики линеек Thorlabs:
