Аналоговые термопарные модули Heimann Sensor
Аналоговые термопарные модули Heimann Sensor – это бесконтактные термометры, содержащие высокочувствительный термопарный датчик. Они имеют заводскую калибровку для определенного температурного диапазона объекта с внутренней компенсацией температуры, доступны в стандартных корпусах TO -39 / TO -5, в виде печатной платы, в виде корпусов SMD.
Аналоговые термопарные модули Heimann Sensor представляют собой бесконтактные термометры, содержащие высокочувствительный термопарный датчик и схему формирования сигнала в одном корпусе. Аналоговые термопарные модули имеют заводскую калибровку для определенного температурного диапазона объекта с внутренней компенсацией температуры или без нее, снижающей влияние температуры окружающей среды, или даже с фиксированным коэффициентом усиления.

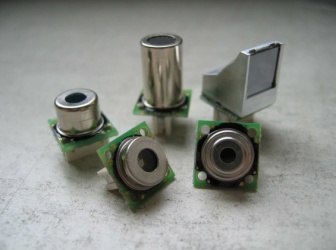

Аналоговые термопарные модули Heimann Sensor доступны в стандартных корпусах TO -39 / TO -5 для серии HIS, в виде печатной платы с разъемом для серии HTIA или в виде корпусов SMD для серии HCM.
Различные типы интегральных схем ASIC могут передавать аналоговые выходные напряжения или рассчитанные температуры на цифровой SMBus или аналоговый выход ШИМ.
Детекторы серии HTIA состоят из встроенного термопарного сенсора и ASIC для обработки сигнала и калибровки чипа. Сенсор предназначен для преобразования теплового излучения объекта в электрический сигнал (напряжение). Данный сигнал зависит от температуры объекта, его излучательной способности, а также температуры самого сенсора (корпуса) и температуры окружающей среды. Сенсор также регистрирует температуру корпуса (окружающей среды) и преобразует ее в напряжение.
Благодаря многофункциональности встроенного сенсорного модуля HTIA данные о температуре корпуса можно использовать для внутренней компенсации температуры окружающей среды, что делает выходное напряжение сенсорного модуля в значительной степени независимым от колебаний температуры окружающей среды в диапазоне около 40°C.
Одно из основных применений - измерение концентрации газа. Концентрация газа может быть измерена путем контроля поглощения инфракрасного луча. Излучающий поток пропорционален выходному напряжению модуля датчика. Специальный источник инфракрасного света используется для генерации теплового излучения. Инфракрасный источник должен быть импульсным, чтобы устранить паразитные температурные воздействия. Температура корпуса модуля датчика может использоваться для компенсации влияния дрейфа температуры окружающей среды. Базовое уравнение для измерения концентрации газа в инфракрасном диапазоне - это закон Бера:
I - интенсивность в точке измерения;
I(0) - интенсивность тестовой системы без поглощения газа;
k - постоянная (зависит от газа и фильтра);
L - длина системы;
c - концентрация газа.

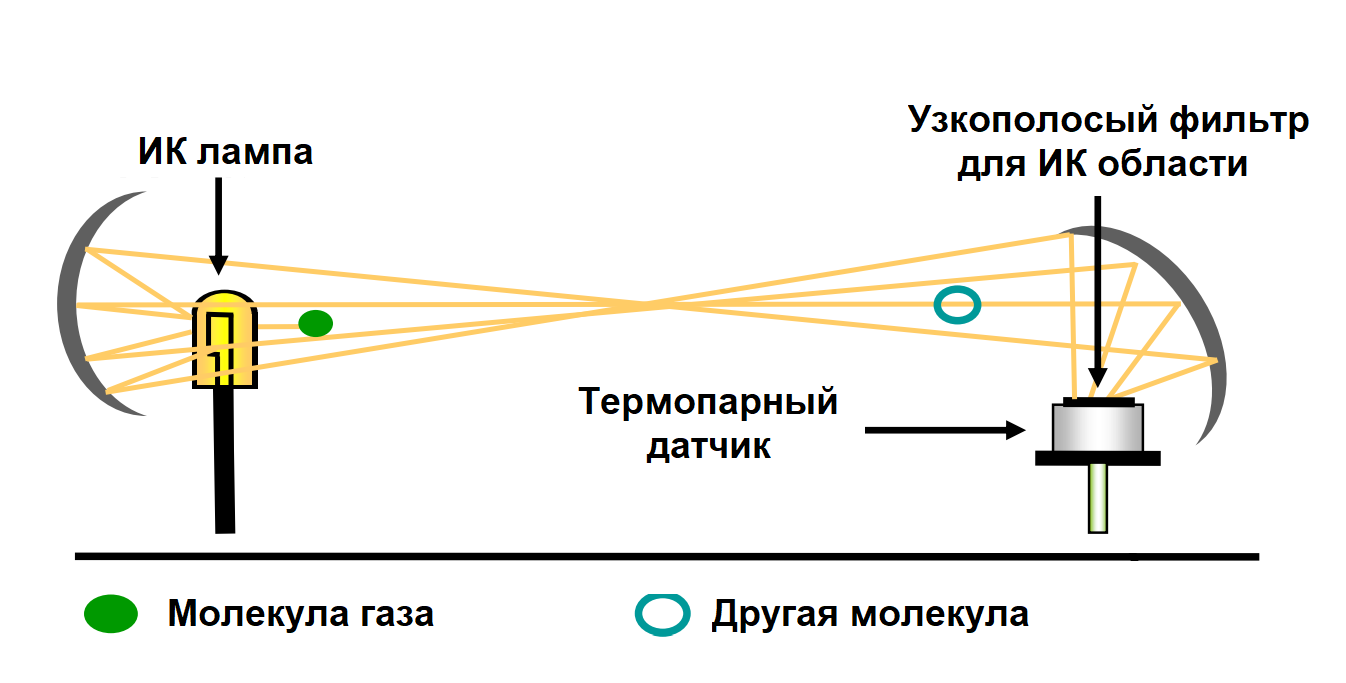

Обнаружение газа с помощью аналогового термопарного модуля Heimann Sensor
Подробнее про Аналоговые термопарные модули Heimann Sensor
Для получения технических консультаций, а также по вопросам приобретения инфракрасных термопарных датчиков компании Heimann Sensor обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
