Печатные платы Thorlabs для создания пользователем собственных электрических схем
Печатные платы (PCB) Thorlabs для создания пользователем собственных электрических систем могут быть помещены в алюминиевые корпуса. Большие заземляющие шины в верхней и нижней частях платы обеспечивают правильное электрическое соединение с корпусом и помогают защитить цепь от внешних помех.

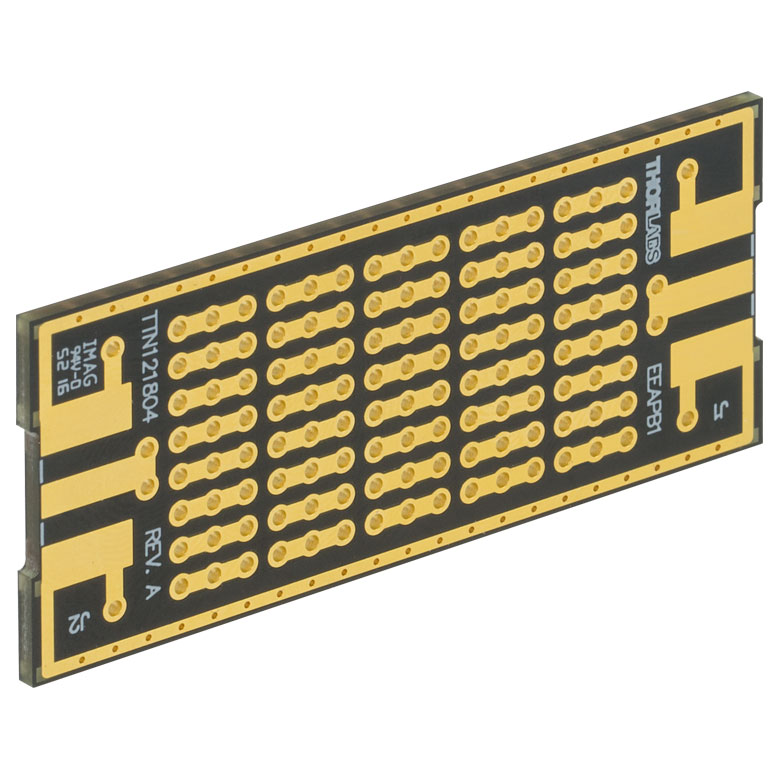

EEAPB1 - это перфорированная печатная плата для построения нестандартной электрической схемы, разработанной пользователем. Пустая печатная плата имеет массив сквозных отверстий Ø1 мм с шагом 0.1" в схеме по три, как показано на рисунке; этот стандартный интервал сетки идеально подходит для обычных сквозных электронных компонентов и совместим со стандартными ИС.
|
|

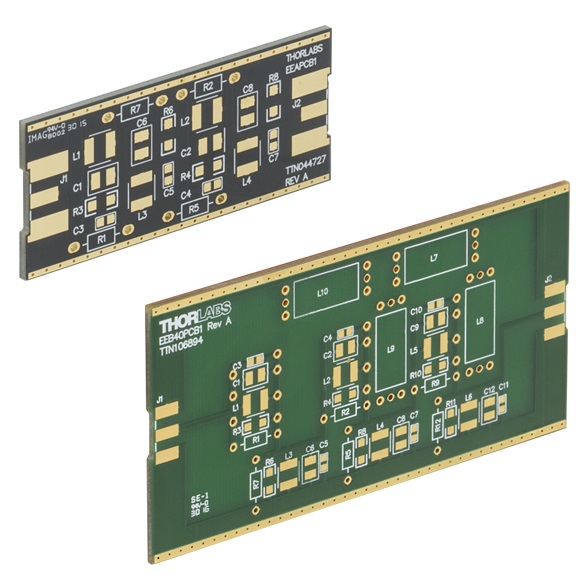

Другие печатные платы Thorlabs для создания пользовательских электрических схем содержат несколько групп компонентов, последовательно соединенных друг с другом, причем каждая группа компонентов состоит из 5 параллельных элементов. Подробные электрические схемы см. ниже. Места на плате предназначены для приема резисторов (R), конденсаторов (C) или катушек индуктивности (L). В каждой группе доступны различные размеры посадочных мест для размещения нескольких различных типов и размеров электрических элементов, включая: проволочный, 5 мм × 5 мм, SMT1210, SMT1206 и SMT0805. Кроме того, плата совместима с разъемами BNC и SMA. Эти печатные платы изготовлены из FR4 130tg и оснащены золотыми электродами. |

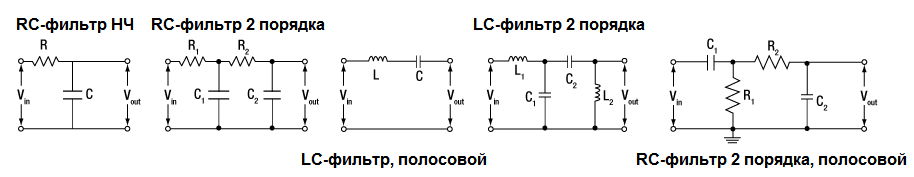

Эти печатные платы идеально подходят для создания простых пассивных электрических цепей, таких как фильтры RC или LC. Путем добавления разных групп компонентов, эти печатные платы позволяют создавать высокочастотные. низкочастотные и полосовые фильтры. Приведенные выше примеры не являются исчерпывающим списком схем, которые можно построить с помощью данных плат. Точный дизайн и элементы зависят от приложения.
С полным ассортиментом печатных плат Thorlabs для построения пользовательских электрических схем можно ознакомиться по ссылке:
Пустые печатные монтажные платы Thorlabs
