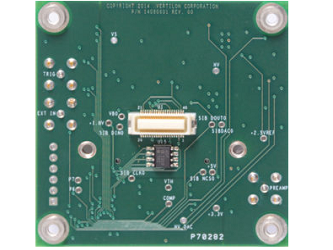

Интерфейсная плата SIB616 Vertilon для SiPM матриц SensL

Компания Vertilon предлагает интерфейсные платы для работы с матрицами кремниевых умножителей разных производителей.

Интерфейсная плата SIB616 оптимизированы для работы с SiPM матрицами SensL модели ArrayC-30035-16P формата 4х4. Они осуществляют соединение между детекторной матрицей и многоканальной системой сбора данных PhotoniQ от Vertilon.

SiPM матрица крепится к нижней части печатной платы, таким образом, что выходной сигнал с анода напрямую передается на разъемы интерфейсной платы. Каждый разъем соединен микро-коаксиальными кабелями с системой сбора данных PhotoniQ. Напряжение смещения для матрицы SiPM обеспечивается встроенным в конфигурацию SIB платы источником высокого напряжения. Источник оснащен специальным выходом, который соединен с входом чувствительного к току предусилителя SIB616. В ответ на токовый сигнал, поступающий на вход, предусилитель генерирует сигнал напряжения, который подается на дискриминатор с регулируемым пороговым сигналом. Дискриминатор генерирует сигнал триггера, если энергия, детектируемая ArrayC-30035-16P, превышает заданный порог энергии. Выход триггера как правило соединен с триггерным входом системы сбора данных PhotoniQ, где генерируемый сигнал запускает процесс регистрации энергетических сигналов с матрицы SiPM, подключенной к DAQ-системе.

Интерфейсная плата SIB616 Vertilon идеально подходит для задач позитронно-эмиссионная томографии, однофотонной эмиссионной компьютерной томографии и детектирования радиации. Она обладает встроенным датчиком температуры и упрощенной системой управления с помощью GUI системы сбора данных PhotoniQ.

Более подробную информацию об интерфейсных платах SIB616 Vertilon ищите по ссылке:

Интерфейсная плата SIB616 Vertilon

Для получения технических консультаций, а также по вопросам приобретения измерительной электроники от компании Vertilon обращайтесь к представителю компании АЗИМУТ ФОТОНИКС.
