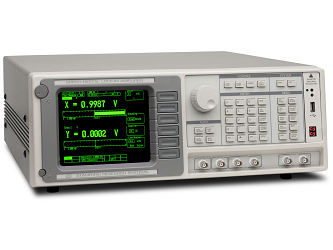

Цифровой синхронный усилитель Stanford Research Systems с ЭЛТ монитором
Синхронный усилитель SR850, основанный на цифровой технологии обработки сигналов DSP (Digital Signal Processing) компании Stanford Research Systems имеет более высокий динамический резерв, более низкий дрейф, более низкой уровень искажений и значительно более высокое разрешение по фазе по сравнению со стандартными синхронными усилителями в отрасли. ЭЛТ монитор и память на 65536 точек позволяют отображать и обрабатывать данные в различных форматах, недоступных обычным синхронным усилителям, представленным на рынке.
SR850 - это цифровой синхронный усилитель, основанный на цифровой технологии обработки сигналов DSP (Digital Signal Processing). SR850 компании Stanford Research Systems имеет ряд существенных преимуществ по сравнению с традиционными синхронными усилителями - более высокий динамический резерв, более низкий дрейф, более низкой уровень искажений и значительно более высокое разрешение по фазе. Кроме того, ЭЛТ дисплей и память на 65536 точек позволяют отображать и обрабатывать данные в различных форматах, недоступных обычным синхронным усилителям, представленным на рынке.
На входе SR850 используется высокоточный 18-разрядный аналого-цифровой преобразователь, который оцифровывает входной сигнал на частоте 256 кГц. АЦП вместе с высокоскоростным DSP чипом заменяет аналоговый демодулятор (микшер), фильтры нижних частот и усилители постоянного тока, используемые в стандартных синхронных усилителях. Вместо использования аналоговых компонентов SR850 осуществляет серию точных математических расчетов, которые устраняют дрейф, смещение, нелинейность и эффекты старения, присущие аналоговым компонентам. Тот же DSP чип в цифровой форме синтезирует опорный генератор, обеспечивая источник с искажением менее -80 дБн, частотным разрешением 100 мГц и разрешением амплитуды 2 мВ.
Усилитель SR850 имеет 7-дюймовый ЭЛТ дисплей, который поддерживает большой выбор вариантов отображения данных. Данные можно просматривать в виде цифр или гистограммы, в виде полярных диаграмм и в виде графика. С 65536 точками памяти и скоростью сбора данных до 512 Гц вы можете точно видеть, как ваши данные изменяются во времени, а не только то, что является текущим выходным значением. После того, как данные были получены, SR850 предлагает множество вариантов обработки данных, таких как сглаживание методом Савицкого-Голея, аппроксимация кривой и статистический анализ. Встроенный 3.5-дюймовый дисковод, а также стандартные интерфейсы RS-232 и GPIB упрощают перенос данных на ваш компьютер.
Особенности:
- Рабочий диапазон: 1 мГц - 102.4 кГц;
- Динамический резерв: >100 дБ;
- Разрешение фазы: 0.001 градус;
- Постоянные времени: от 10 мкс до 30 кс(до 24 дБ/октаву спад);
- Автоматическая настройка фазы, КУ, смещения, дин. резерва;
- Регистрация данных (до 65 000 дискретов)
- Сглаживание, аппроксимация и статистика;
- GPIB & RS-232 интерфейс.
Более подробную информацию о синхронных усилителях SR850 компании Stanford Research Systems ищите по ссылке:
Синхронные усилители SR850 Stanford Research Systems
Для получения технических консультаций, а также по вопросам приобретения синхронных усилителей компании Stanford Research Systems обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
