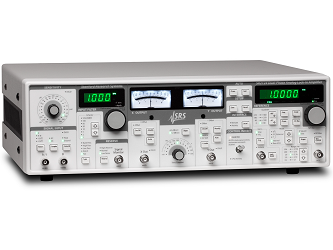

Аналоговые синхронные усилители Stanford Research Systems
Компания Stanford Research Systems предлагает однофазные SR124 и двухфазные SR2124 аналоговые синхронные усилители на базе малошумящей аналоговой электроники и микроконтроллера, который выключается в процессе проведения измерений. Максимальный достижимый динамический резерв данных приборов составляет 100 дБ, рабочий диапазон усилителей – 0.2 Гц – 200 кГц.
Переход от аналоговых к цифровым технологиям в синхронных усилителях имел множество преимуществ: высокая стабильность, большой динамический резерв, гибкость системы. Но для части пользователей, включая, в частности, исследователей, работающих в области низких температур, новые приборы стали потенциальным источником высокочастотных помех.
Поэтому компания Stanford Research Systems разработала однофазные SR124 и двухфазные SR2124 аналоговые синхронные усилители, вдохновленные лучшими моделями синхронных усилителей более раннего поколения, но разработанные с использованием современных малошумящих аналоговых компонентов и методов проектирования.
Конструкции усилителей SR124 / SR2124 компании Stanford Research Systems основаны на базе двух основных принципов. Во-первых, канал сигнала полностью построен из малошумящей аналоговой электроники: лучшие JFET, транзисторы, операционные усилители и дискретные компоненты. Во-вторых, управление конфигурацией осуществляется микроконтроллером, который можно отключить в процессе измерений. Такая система устраняет проблемы, связанные с механическими элементами панели управления, и делает возможным полное дистанционное управление этими приборами.
Всякий раз, когда микроконтроллер становится активным, загорается индикатор «CPU Activity», четко показывающий, когда работает цифровой генератор. Это происходит в ответ на нажатия кнопок на передней панели или команды компьютера.
Усилители SR124 и SR2124 имеют входы напряжения и тока. Вход напряжения представляет собой несимметричный / дифференциальный предусилитель на полевых транзисторах со сверхнизким входным шумом 2.5 нВ/√Гц. Входное сопротивление составляет 10 МОм, а минимальная чувствительность входного напряжения - всего 100 нВ. Предусилитель входного тока имеет регулируемый коэффициент усиления 106 и 108 В/А.
SR124 и SR2124 компании Stanford Research Systems имеют несколько типов фильтров для предварительной обработки сигнала, прежде чем он достигнет чувствительного к фазе детектора. Можно выбрать фильтр с плоской характеристикой (без фильтрации), полосовой, высокочастотный, низкочастотный или notch фильтр, а коэффициент добротности для фильтра может быть установлен между 1 и 100.
Синхронные усилители SR124 и SR2124 имеют динамический резерв до 60 дБ в зависимости от настроек чувствительности и режима резервирования. Включение входного полосового фильтра может добавить от 20 до 60 дБ резерва, что увеличивает максимальный достижимый динамический резерв до 100 дБ.
Пользователь может выбирать постоянные времени в диапазоне до 300 с для максимального уменьшения шума или короче 1 мс. Наклон характеристики выбирается между -6 дБ или -12 дБ на октаву.
Удобные автоматические функции позволяют быстро задать оптимальные настройки синхронного усилителя. Нажатие кнопок Gain, Phase или Offset запускает микроконтроллер, который затем настраивает прибор для обеспечения лучшей чувствительности (Gain), сдвига фазы для максимизации сигнала (Phase) или обнуления выходного сигнала (Offset).
Усилители SR124 и SR2124 имеют три режима работы: с внутренним или внешним опорным сигналом и управляемым напряжением генератором.
Для тех, кому нужна возможность управлять синхронным усилителем с помощью компьютера, на задней панели имеется интерфейс RS-232. При отправке команд прибору микроконтроллер активируется, и может присутствовать цифровой шум. Для удаленного взаимодействия при полной электрической изоляции на задней панели имеется волоконно-оптический интерфейс.
