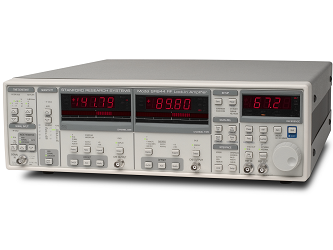

Широкополосный синхронный усилитель Stanford Research Systems

Синхронный усилитель SR844 компании Stanford Research Systems обладает самой широкой полосой пропускания в отрасли. Он обеспечивает высокую производительность с частотным диапазоном от 25 кГц до 200 МГц и до 80 дБ динамического резерва без дрейфа. SR844 обладает множеством функций и прост в использовании.

Синхронные усилители SR844 используют передовую DSP технологию, которая обладает множеством преимуществ перед аналоговыми приборами - высокий динамический резерв, низкий уровень дрейфа нуля, точные сдвиги фаз и ортогональность, а также фильтрация цифрового выхода.

Представленный усилитель имеет 2 входа на 50 Ом и 1 МОм. Вход 1 МОм используется для источников с высокими импедансами на низких частотах. Вход 50 Ом обеспечивает наилучшее согласование РЧ-сигнала. Чувствительность усилителя варьируется в диапазоне от 1 Вrms (+13 дБм) до 100 нВrms (-127 дБм).

Усилитель SR844 Stanford Research Systems работает как с внешним опорным сигналом, так и с внутренним. В обоих случаях, рабочий диапазон частот составляет от 25 кГц до 200 МГц. Внутренний опорный сигнал генерируется путем цифрового синтеза. Детектирование 2F-компонент доступно как в режиме работы с внешним опорным сигналом, так и с внутренним.

Постоянные времени выбираются в диапазоне от 100 мкс до 30 000 с с наклоном 6, 12, 18 или 24 дБ / окт. Для высокоскоростных широкополосных выходных сигналов фильтрация может быть полностью исключена. В этом режиме «Без фильтра» эффективная постоянная времени составляет около 30 мкс, а аналоговые выходы обновляются каждые 10-20 мкс.

Усилитель SR844 Stanford Research Systems прост в использовании. Все функции прибора регулируются с помощью кнопок и ручек на передней панели. В энергонезависимой памяти можно хранить до девяти различных конфигураций настроек прибора для быстрого и надежного задания рабочих параметров. Стандартные интерфейсы RS-232 и GPIB (IEEE-488.2) обеспечивают подключение к системам сбора данных.

Автоматические функции позволяют устройству самостоятельно задавать параметры, которые часто корректируются автоматически. Чувствительность, динамический резерв, фаза и смещение быстро оптимизируются с помощью одного нажатия клавиши.

Усилитель SR844 имеет два буфера памяти на 16 000 точек для записи истории данных каждого дисплея измерений со скоростью до 512 дискретов / с. Данные могут быть переданы из буферов с использованием любого интерфейса. Триггерный вход также предусмотрен для синхронизации записи данных с внешними событиями.

Особенности:

- Рабочий диапазон: 25 кГц – 200 МГц;

- Динамический резерв: 80 дБ;

- Постоянные времени: 100 мкс - 30 000 с 6, 12, 18 или 24 дБ/октаву);

- Режим "Без постоянного времени ";

- Автоматические функции настройки усиления, фазы, резерва и смещения;

- Внешний и внутренний опорный сигналы;

- Два ЦАП и АЦП: 16 бит;

- Интерфейсы: GPIB и RS-232.

Для получения технических консультаций, а также по вопросам приобретения синхронных усилителей компании Stanford Research Systems обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
