Сеточные поляризаторы на стеклянных подложках от Thorlabs

Компания Thorlabs предлагает сеточные поляризаторы на подложках их разных материалов: кремний, селенид цинка, BaF₂, CaF₂ и т.д. Для заказа доступны модели в алюминиевом корпусе.

Сеточные поляризаторы Thorlabs на подложках из стекла состоят из массива параллельных металлических проволочек, расположенных между пластинок кварцевого (модели –UB) или боросиликатного (Eagle XG, модели – VIS) стекла. Представленные поляризаторы обладают высокими коэффициентом пропускания и рабочей температурой (200 °C для поляризаторов без оправы, 93 °C для поляризаторов в оправе) и могут служить прекрасной альтернативой для традиционных пленочных и голографических сеточных поляризаторов. Кроме того, VIS модели данной серии поляризаторов обладают просветляющим покрытием для работы в диапазоне от 400 до 700 нм, нанесенным на нижнюю часть подложки и обе поверхности покровного стекла.

Так как проволочная сетка легко подвергается повреждениям, сеточные поляризаторы Thorlabs оснащены защитными покровными стёклами. Эти стекла можно чистить, что значительно увеличивает срок службы таких поляризаторов по сравнению с аналогичными оптическими элементами без защиты.

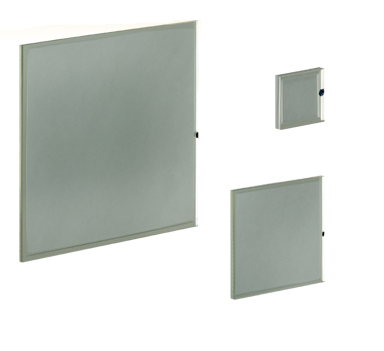

Поляризаторы на основе проволочной сетки пропускают излучение, вектор напряженности электрического поля которого перпендикулярен проволочкам, и отражают излучение, вектор напряженности электрического поля которого параллелен им. Направление поляризации, пропускаемое поляризатором, обозначено маленькой точкой на краю квадратных пластинок и линией на оправе круглых поляризаторов. Из-за отражений от разных стеклянных поверхностей отраженный луч будет содержать оба направления поляризации.

Коэффициент экстинкции поляризатора является мерой его способности к ослаблению света, поляризованного перпендикулярно оси пропускания. Его можно вычислить, измерив отношение максимального коэффициента пропускания (T_max), когда направление поляризации излучения совпадает с осью пропускания поляризатора, и минимального коэффициента пропускания (T_min), когда ось пропускания перпендикулярна поляризации излучения. Коэффициент экстинкции сеточных поляризаторов на стеклянных подложках от компании Thorlabs достигает значений 10 000:1.

Особенности:

- Рабочий диапазон: 420 – 700 нм/250 нм - 4 мкм;

- Высокий коэффициент пропускания;

- Высокий коэффициент экстинкции (до 10 000:1);

- Защитное стеклянное покрытие;

- Широкое поле обзора;

- Для заказа доступны поляризаторы разных размеров.

Подробную техническую документацию для сеточных поляризаторов на стеклянных подложках ищите по ссылке:

Сеточные поляризаторы на подложках из стекла Thorlabs

С полным ассортиментом поляризаторов на основе проволочной сетки от Thorlabs можно ознакомиться здесь:

Поляризаторы на основе проволочной сетки Thorlabs

Компания АЗИМУТ ФОТОНИКС является официальным дистрибьютором (прямым дилером) продукции Thorlabs в России, предлагая весь ассортимент из каталога Thorlabs по ценам в российских рублях с учетом всех налогов и НДС, оказывает полную техническую поддержку и распространяет гарантийные обязательства на все поставляемое оборудование.
