Анализатор импульсов компании Vertilon

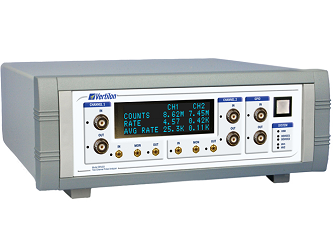

Анализатор импульсов DPA201 компании Vertilon – это двухканальный автономный модуль с ПК интерфейсом, который отлично подходит для использования в качестве амплитудного анализатора импульсов, время цифрового преобразователя (TDC), дискретизатора аналоговых сигналов, детектора совпадений/ антисовпадений, дискриминатора, счетчика частиц, многоканального делителя частоты, зарядово-цифрового преобразователя или анализатора формы импульсов.
DPA201 компании Vertilon работает в четырех режимах сбора данных: в режиме записи осциллограммы, списка данных, гистограмм и в режиме многоканальной пересчетной схемы. В режиме записи осциллограммы модуль работает в качестве двухканального дискретизатора импульсов, управление параметрами которого осуществляется с помощью графического интерфейса пользователя. Данный режим используется для регистрации и передачи формы импульса на GUI (графический интерфейс пользователя) для отображения в режиме реального времени и записи на компьютер. Работа в режиме записи осциллограммы позволяет провести настройку, диагностику и задание пользовательской функции обработки формы сигнала. Каждый входной канал модуля состоит из программируемого канала синхронизации, который включает фильтры подавления шума, схему активизации, и три типа дискриминаторов. Канал синхронизации генерирует временные метки высокого разрешения и триггерные сигналы, которые используются в других режимах сбора данных.
Работа в режиме записи осциллограммы поддерживается стандартным ПО для DPA201 компании Vertilon, для работы в других режимах необходимо дополнительное обновление ПО.
Особенности:
- Два независимых канала;
- Анализ амплитуды импульсов и их временных характеристик;
- USB интерфейс;
- Отображение и передача данных в режиме реального времени;
- Дискретизация: 500 МГц;
- Два программируемых аналоговых выхода;
- Управление с помощью GUI;
- Программируемые фильтры.
Более подробную информацию об анализаторе импульсов компании Vertilon можно получить по ссылке:
Анализатор импульсов от компании Vertilon
С полным ассортиментом измерительной электроники компании Vertilon можно ознакомиться здесь:
Измерительная электроника Vertilon
Для получения технических консультаций, а также по вопросам приобретения измерительной электроники от Vertilon обращайтесь к представителю компании АЗИМУТ ФОТОНИКС.
