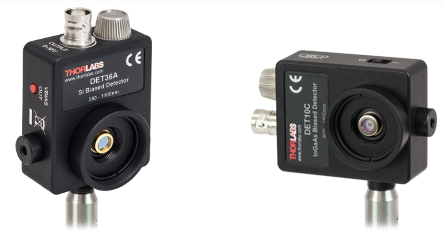

Высокоскоростные фотодетекторы от компании Thorlabs
Компания Thorlabs предлагает 11 моделей фотодетекторов, которые охватывают спектральный диапазон от УФ до среднего ИК излучения (150 нм – 2.6 мкм). Представленные детекторы обладают расширенной полосой пропускания и улучшенным показателем эквивалентной мощности шума (NEP). Малая ширина детектора позволяет использовать его в задачах, где размеры доступного пространства ограничены. Каждая модель оснащена быстродействующим pin фотодиодом и батареей в прочном алюминиевом корпусе.
В ассортименте компании Thorlabs также представлены детекторы с оптоволоконным вводом и детекторы c открытым входным окном для регистрации излучения в диапазоне от 400 - 1700 нм. Предлагаемые фотодетекторы совместимы с усилителем и трансимпедансным усилителем от Thorlabs.
Высокоскоростные детекторы с широкой полосой пропускания и выходом по постоянному току отлично подходят как для регистрации коротких лазерных импульсов, так и непрерывного излучения. Постоянный анодный ток фотодиода подается на BNC выход на боковой панели и преобразуется в напряжение с помощью резистора. Для регистрации быстрых сигналов компания Thorlabs рекомендует использовать нагрузочное сопротивление ~50 Ом. Представленные детекторы не содержат усилителя, что позволяет им работать на более высоких скоростях, чем детекторы PDA серии, используемые для задач, где требуется усиление сигнала или использование переключаемых фильтров.
Корпуса детекторов DET серии оснащены съемным держателем (Ø1") для крепления оптических элементов (линз, фильтров и т.д.) перед фоточувствительной областью детектора перпендикулярно оси распространения излучения.
Напряжение обратного смещения подается на фотодиод от встроенной батарейки A23 (12 В). Кроме того, корпус детектора оснащен кнопкой, при нажатии на которую напряжение от батарейки подается на нагрузочное сопротивление, что позволяет узнать есть ли необходимость в замене батареи без извлечения ее из корпуса. В качестве источника напряжения обратного смещения выбрана батарейка из-за низкого уровня шумов. Если ограниченное время жизни батареи неприемлемо, то батарею можно заменить источником питания.
Следует отметить, что неоднородности на краю активной области детектора могут привести к искажениям временного отклика фотодиода, поэтому компания Thorlabs рекомендует центрировать падающее на активную область фотодиода излучение.
Особенности:
- Анализ излучения непрерывных и импульсных лазеров;
- Рабочий спектральный диапазон: 150 – 2600 нм;
- Время нарастания сигнала ~1 нс;
- Малая ширина (19.1 мм);
- Батарейка A23 (12 В) – входит в комплект поставки;
- Возможно соединение с оптоволокном.
Компания АЗИМУТ ФОТОНИКС является дистрибьютором (прямым дилером) оборудования Thorlabs в России, предлагая весь ассортимент из каталога Thorlabs по ценам в российских рублях с учетом всех налогов и НДС, оказывает полную техническую поддержку и распространяет гарантийные обязательства на все поставляемое оборудование.
