Сканирующая FLIM система PZ FLIM-110 от Becker&Hickl

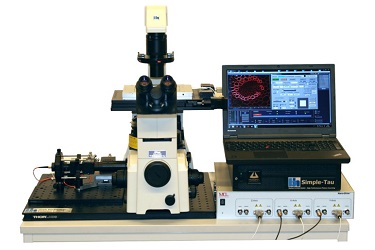

Сканирующая TCSPC FLIM система PZ‑FLIM-110 от компании Becker&Hickl использует многомерную технику коррелированного по времени счета единичных фотонов (TCSPC – time correlated single photon counting) в сочетании c пьезосканером от компании Mad City Labs. Пьезоэлектрический сканер управляется с помощью платы управления GVD-120, и FLIM данные записываются TCSPC платой SPC-150 или SPC-160. Как сканирование, так и опрос данных осуществляется с помощью 64-битного программного обеспечения SPCM TCSPC компании Becker&Hickl. Система может работать в режиме горизонтального XY сканирования, вертикального XZ сканирования, а также одновременно записывать FLIM и PLIM данные. Сканирующая TCSPC FLIM система PZ‑FLIM-110 способна сканировать изображения с разрешением до 2048х2048 пикселей и записывать данные кривой распада в 256 временных каналов на пиксель. При разрешении 512х512 кривые распада могут быть записаны в 4096 временных каналов. FLIM данные, полученные таким образом, имеют отличное пространственное и временное разрешение. Время сканирования для изображения с разрешением 512х512 пикселей составляет примерно от 100 до 300 секунд, время сканирования для разрешения 2048х2048 пикселей может занимать 6 минут и более. Это означает, что время измерения, как правило, определяется скоростью самого пьезоэлектрического сканера, а не временем необходимым для регистрации достаточного количества фотонов. Если медленная скорость сканирования устраивает заказчика, тогда сканирующая TCSPC FLIM система PZ‑FLIM-110 от компании Becker&Hickl является экономически эффективной альтернативой сканирующим системам на основе гальванометра.
Особенности:
- многомерный TCSPC метод;
- простое сканирование осуществляемое пьезосканером;
- компактная электроника, управляемая ноутбуком;
- полностью интегрированное управление сканированием;
- полностью конфокальный детекторный канал;
- подавление расфокусированного света;
- подавление бокового рассеивания;
- превосходный контраст и разрешение;
- возбуждение длины волны пикосекундными лазерами;
- доступные длины волн излучения 375 нм, 405 нм, 445 нм, 473 нм, 488 нм, 515 нм, 640 нм, 685 нм, 785 нм;
- совместимость с титан-сапфировыми лазерами;
- 64-битное программное обеспечение SPCM для Windows 7, 8, 10.

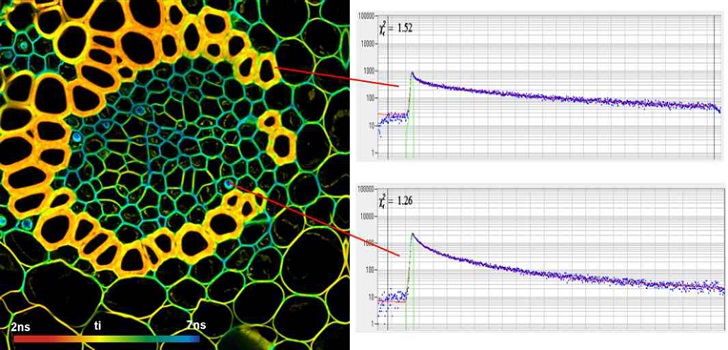

На рисунке ниже показана визуализации времени жизни флуоресценции в образце ландыша - размер изображения 512х512, 1024 временных канала на пиксель, время сканирования 500 секунд.
