Мини-спектрометр C16767MA нового поколения от Hamamatsu

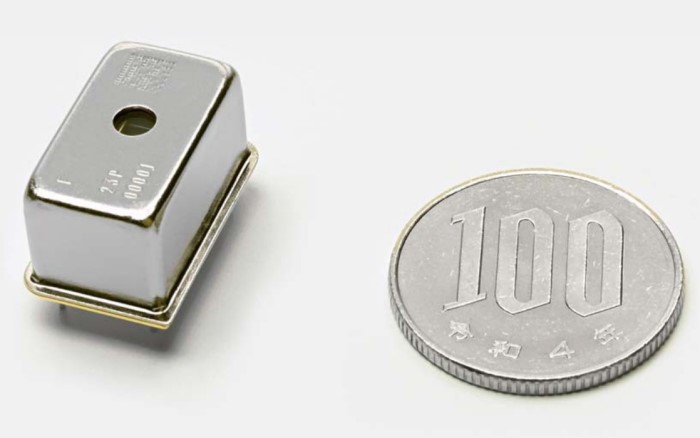

Компания Hamamatsu Photonics представила модель “мини-спектрометра micro series” под названием C16767MA, которая обладает высокой чувствительностью к ультрафиолетовому излучению. C16767MA был разработан с использованием уникальной технологии микроэлектромеханических систем (MEMS) и передовых технологий производства оптико-полупроводниковых материалов.
C16767MA разделяет ультрафиолетовый свет в диапазоне от 190 до 440 нм на несколько длин волн, а затем одновременно измеряет интенсивность света на каждой длине волны. Например, в качестве единственного приложения C16767MA может монтироваться в компактные системы мониторинга качества воды. Установка этих систем в реках, озерах или океанах позволяет проверять и анализировать содержание различных типов загрязняющих веществ в воде с помощью абсорбционной спектрофотометрии. C16767MA также помогает в разработке и производстве недорогих мониторов качества воды, которые легко устанавливаются в большом количестве на многих испытательных площадках для мониторинга качества воды, тем самым повышая точность оценки качества воды на обширных территориях.
Основные особенности
1. Датчик изображения с повышенной устойчивостью к УФ-излучению
Датчики изображения для доступных в настоящее время "мини-спектрометров micro series” чувствительны к свету с длинами волн от 200 до 1000 нм. Однако их чувствительность постепенно ослабевает при освещении ультрафиолетовым излучением. Соединения азота и другие загрязняющие вещества в реках, озерах и океанской воде, вероятно, поглощают ультрафиолетовый свет, поэтому “мини-спектрометр micro series” должен поддерживать высокую чувствительность к ультрафиолетовому излучению, чтобы по-прежнему иметь возможность обнаруживать эти вещества. Улучшив структуру датчика изображения, удалось повысить его способность выдерживать ультрафиолетовое излучение.
2. Дифракционная решетка, совместимая с УФ-излучением
Форма дифракционной решетки была переработана и оптимизирована для эффективного рассеивания ультрафиолетового излучения по длинам волн. Спектральное разрешение также было улучшено за счет уменьшения расстояния между канавками примерно до 500 нм, что вдвое меньше обычного расстояния между канавками.
3. Фильтр рассеянного света, сформированный на датчике изображения
Рассеянный свет может генерироваться, когда ультрафиолетовый свет рассеивается на длины волн. Чтобы предотвратить попадание рассеянного света на датчик изображения, на датчик изображения была нанесена тонкая пленка из нитрида кремния.
Технические характеристики C16767MA:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон спектрального отклика |
190 - 440 |
нм |
|
Спектральное разрешение (FWHM) |
5.5 (тип.) |
нм |
|
Габаритные размеры (ШхВхГ) |
20.1 х 12.5 х 10.1 |
мм |
|
Вес |
5 |
г |
