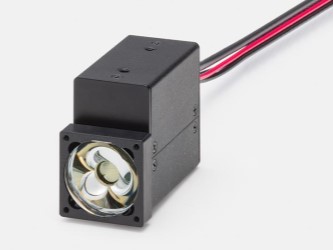

Hamamatsu Photonics выпускает новую высокочувствительную головку счета фотонов с линзой, идеальную для анализа крови

H10682-110 может быть установлена в компактные приборы для диагностики in-vitro, чтобы повысить их чувствительность. Это позволяет сократить количество крови и других образцов, которые необходимо брать у пациентов, при сохранении той же точности, что делает тестирование более комфортным. Еще одним преимуществом является сокращение времени измерения, что снижает нагрузку на медицинский персонал.

Компания Hamamatsu Photonics производит и продает малогабаритные головки для подсчета фотонов с фоточувствительной областью диаметром 8 мм. Однако количество света, попадающего на эту маленькую фоточувствительную область, невелико и недостаточно для того, чтобы компактные приборы для диагностики in-vitro могли проводить точные и быстрые измерения. Это привело к тому, что рынок требует еще более высокой чувствительности. Сочетание головки для подсчета фотонов с объективом позволяет собирать свет на фоточувствительную область, увеличивая количество падающего света и обеспечивая таким образом более высокую чувствительность. Однако обычные конденсорные линзы требуют определенного расстояния между линзой и фоточувствительной поверхностью, что делает компактные приборы для in-vitro диагностики большими и громоздкими. Чтобы справиться с этой проблемой, были сохранены небольшие размеры прибора, увеличив при этом его чувствительность.

В то время как обычные линзы используют преломление падающего света для сбора света, новая линза использует преломление, отражение и полное внутреннее отражение падающего света для сбора света. Эта линза также позволяет собирать свет через разные оптические пути в центре и на периферии, что делает ее очень эффективной, несмотря на тонкий профиль. Кроме того, форма линзы оптимизирована для соответствия форме и характеристикам ПМТ и, таким образом, повышает эффективность обнаружения. Линза новой конструкции демонстрирует превосходный эффект сбора света не только для коллимированного, но и для рассеянного света, который обычно довольно сложно собрать.

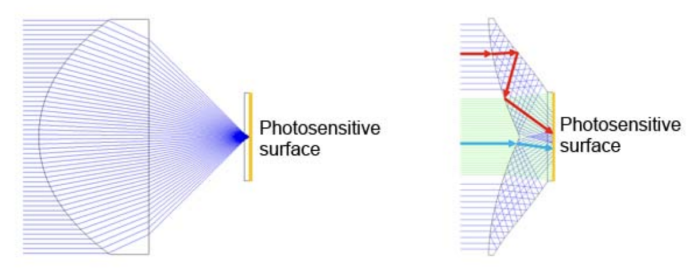

Свет, собранный обычной линзой (слева) и линзой новой разработки (справа)

Установка H10682-110 в компактные приборы для диагностики in-vitro, такие как хемилюминесцентные иммуноанализаторы , используемые для анализа крови, позволит повысить их чувствительность. Новая линза также предлагает хорошие перспективы в различных областях применения, включая аналитические приборы, медицинскую диагностику, связь и полупроводники, где требуются компактные и высокочувствительные фотодетекторы.

Основные характеристики:

1. Малый размер и высокая чувствительность

Установив на головку новую тонкую, но светособирающую линзу, была увеличена ее чувствительность в 5 раз, сохранив при этом небольшие размеры наших текущих продуктов.

2. Эффективна для коллимированного и рассеянного света

Новая конструкция линзы имеет большой диаметр светового входа и угол приема света, что делает ее очень эффективной для сбора не только коллимированного, но и рассеянного света, который обычно трудно собрать. Это открывает большие перспективы для широкого спектра приложений, связанных с измерениями при низком уровне освещенности.

Технические характеристики:
