Матрица кремниевых фотоумножителей ArrayC-60035-4P

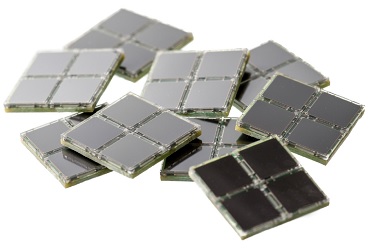

Компания SensL, являющаяся одним из ведущих серийных производителей кремниевых фотоумножителей, представляет новый тип матрицы кремниевых фотоумножителей ArrayC-60035-4P, которая изготовлена на основе 4-х одноканальных малошумящих детекторов MicroFC-60035-SMT размещенных в формате 2х2 на печатной плате с минимальной мертвой зоной между сенсорами (пикселями). Выводы 4-х анодов и общего катода с каждого пикселя матрицы выведены на обратную сторону печатной платы и могут быть доступны для соединения со считывающей электроникой через контакты типа BGA (PCB-версия) или с помощью 8 контактного DIL разъема (EVB-версия). В отличие от других детекторов С-серии матрица ArrayC-60035-4P не имеет доступа к быстрому выходу. Вместо этого считывается стандартный сигнал с выхода анода. Существует возможность использования индивидуальных выходов анода с каждого из четырех пикселей матрицы и единый общий катод, который представляет собой сумму четырех индивидуальных выходов катода. Если все четыре выхода с анодов суммируются, тогда матрица SiФЭУ ArrayC-60035-4P представляет собой одноканальный детектор с большой активной областью. Рабочие характеристики пикселей в матрице SiФЭУ абсолютно такие же как для индивидуальных малошумящих кремниевых фотоумножителей MicroFC-60035-SMT.
Матрица кремниевых фотоумножителей ArrayC-60035-4P благодаря размерам своей активной области (суммарно 12х12 мм) представляет собой недорогую твердотельную альтернативу для традиционных стеклянных фотоумножителей с размером баллона 13 мм (активный фотокатод 12 мм). Благодаря конкурентоспособной стоимости эту матрицу SiФЭУ стоит рассматривать производителям дозиметров и радиационных гамма-спектрометров, которые используют стеклянные ФЭУ с диаметром баллона 19 мм, 25 мм и даже 29 мм, но при этом заинтересованы в сохранении объема сцинтилляционного кристалла, чтобы не снижать уровень регистрируемой энергии и энергетическое разрешение. Низкое рабочее напряжение (менее 30 В) и минимальные габаритные размеры делают матрицу кремниевых фотоумножителей ArrayC-60035-4P привлекательным детектором для замены традиционных высоковольтных ФЭУ в переносных и компактных устройствах. Для анализа возможности использования кремниевых фотоумножителей в гамма спектрометрии мы готовы предоставить потенциальным заказчикам спектральные кривые с полученным энергетическим разрешением для различных изотопов Am241, Cs137, Co60 при использовании SiФЭУ SensL с кристаллами CsI(Tl) и NaI(Tl).
Матрица кремниевых фотоумножителей ArrayC-60035-4P-BGA предлагается по специальной цене в 175 евро/шт. с НДС в Москве при заказе штучных количеств, что более чем в 3 раза меньше, чем стоимость при заказе 4-х индивидуальных детекторов MicroFC-60035-SMT. Для сравнения стоимость иностранных стеклянных ФЭУ с диаметром баллона от 13 мм до 29 мм составляет в России от 250-300 евро/шт. с НДС в зависимости от спецификации и заказываемого количества.
Для получения технической документации на матрицу ArrayC-60035-4P, пожалуйста, воспользуйтесь следующими ссылками:
Документация на матрицу кремниевых фотоумножителей ArrayC-60035-4P
Руководство пользователя на матрицу кремниевых фотоумножителей ArrayC-60035-4P
По вопросам связанным с предоставлением цен на серийные заказы, технической поддержки, предоставления или покупки образцов для тестирования, пожалуйста, обращайтесь к представителю компании АЗИМУТ ФОТОНИКС. Более подробную информацию о кремниевых фотоумножителях и матрицах SiФЭУ фирмы SensL вы можете получить, обратившись к специалистам нашей компании или найти на нашем сайте.
