Система Vytran Thorlabs для подготовки оптических волокон к сварке: платформа для очистки от покрытия и скалывания

Установка FPC200 Vytran Thorlabs для обработки оптических волокон – это универсальная система, осуществляющая зачистку волокна, очистку от остатков покрытия и скалывание. Она отлично дополняет сварочный аппарат FSX2000PM Vytran, выполняя все необходимые шаги для подготовки волокна к сварке. Для термомеханического снятия покрытия система FPC200 Vytran использует нагревательный элемент для размягчения акрилатной оболочки. Установка оснащена светодиодным источником для индикации завершения процесса нагревания. Затем с помощью лезвий в 2 местах счищается буферное покрытие волокна.

Держатели оптических волокон поставляются отдельно от установки для подготовки оптических волокон к сварке, так как они входят в комплект полставки сварочного аппарата FSX2000PM Vytran. При использовании FPC200 Vytran в качестве автономной системы, рекомендуется приобрести держатели оптических волокон FHB1.

Для очистки оптического волокна от остатков покрытия, весь блок с держателями переносится на специализированную платформу. После установки держателя рядом с системой ультразвуковой очистки, просто наклоните его, чтобы опустить обезжиренный конец волокна в резервуар, заполненный растворителем. Когда процесс очистки будет завершен, индикатор погаснет. Встроенный ультразвуковой очиститель должен быть заполнен ацетоном или изопропиловым спиртом.

Скалыватель оптических волокон в системе FPC200 Vytran использует метод натяжения и надреза. Натяжение прикладывается вдоль длины волокна, затем следует автоматический процесс надрезания с помощью алмазного лезвия. После надрезания волокна, натяжение сохраняется и лезвие проходит сквозь всю ширину волокна, завершая процесс скалывания. Для создания плоских сколов сила натяжения, прикладываемая держателями вдоль волокна может достигать 2.45 Н.

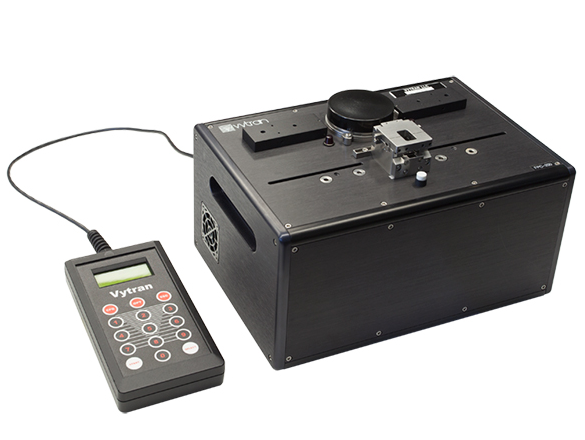

Система обработки оптических волокон FPC200 Vytran поставляется вместе с портативным контроллером. Он позволяет регулировать время нагрева волокна при зачистке и время работы ультразвуковой системы.

После завершения процесса скалывания, оптические волокна можно перенечти в сварочный аппарат FSX2000PM, используя те же держатели. Для заказа доступны сменные лезвия.

Особенности:

- Встроенный платформы очистки волокна от покрытия и скалывания;

- Для работы с SM, MM и PM волокнами;

- Для работы с волокнами, диаметр оболочки которых составляет от 80 мкм до 400 мкм;

- Очищает от однослойных или двухслойных акрилатных покрытий;

- Портативный контроллер;

- Система для подготовки оптических волокон к сварке с помощью аппарата FSX2000PM.

Более подробную информацию о системе Vytran Thorlabs для очистки оптических волокон от покрытия и скалывания ищите по ссылке:

Устройства Vytran Thorlabs для подготовки оптоволокна к сварке со скалывателем
