Матрицы кремниевых фотоумножителей C серии от компании SensL

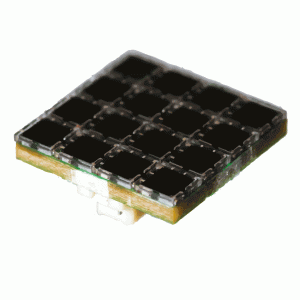

Компания SensL использует кремниевые фотоумножители C серии в SMT корпусе для создания компактных масштабируемых матриц. Сенсоры устанавливаются на печатную плату, образуя детекторное поле больших размеров с минимальным размером мертвой зоны. Матрицы ArrayC доступны для заказа в различных форматах и могут состоять из пикселей разных размеров.

На обратной стороне печатной платы каждой матрицы ArrayC имеется один или более многоконтактных разъемов, или BGA выводы, которые открывают доступ к быстрому и стандартному каналам ввода/вывода каждого пикселя матрицы, а также общему каналу ввода/вывода всей поверхности сенсора. Разъемы матрицы кремниевых фотоумножители ArrayC можно использовать для подключения собственной схемы считывания или коммутационных плат (BOB) от компании SensL. Такие платы обеспечивают легкий доступ к сигналам с пикселей и позволяют оценить работу матриц серии ArrayС.

Матрицы ArrayC с BGA выводом можно припаять к считывающей плате пользователя, также можно заказать матрицу уже установленную на макетную плату для тестирования. Матрицы, установленные на макетную плату, уже нельзя с нее снять. Это значительно отличает такие матрицы кремниевых фотоумножителей от матриц с разъемами, так как одновременно несколько матриц с разъемами может быть подключено к одной коммутационной плате.

Особенности:

- матрицы SiФЭУ доступны для заказа с размером пикселя 1х1 мм, 3х3 мм, 6х6 мм;

- различные конфигурации матриц от формата 2х2 до 12х12 пикселей;

- минимальная мертвая зона между краями матриц позволяет соединить и масштабировать несколько матриц SiФЭУ для создания детекторного поля большой площади;

- каждая матрица имеет многоконтактные разъемы или контакты типа BGA на обратной стороне печатной платы матрицы для подключения ко всем сигналам с пикселей;

- сигналы с пикселей матрицы SiФЭУ могут быть считаны индивидуально по пикселям или суммированы клиентом для создания одноканального детектора большой площади;

- рабочие характеристики пикселей в матрице SiФЭУ абсолютно такие же как для индивидуальных кремниевых фотоумножителей С-серии.

Более подробную информацию о матрицах кремниевых фотоумножителей SensL ищите по ссылке:

Матрицы кремниевых фотоумножителей C серии от SensL

Для получения технических консультаций, а также по вопросам приобретения кремниевых фотоумножителей от компании SensL обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
