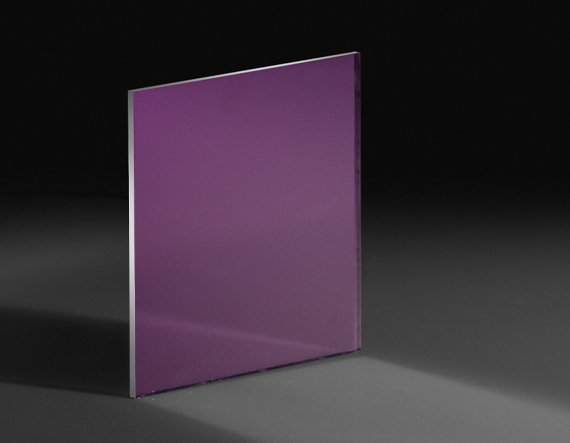

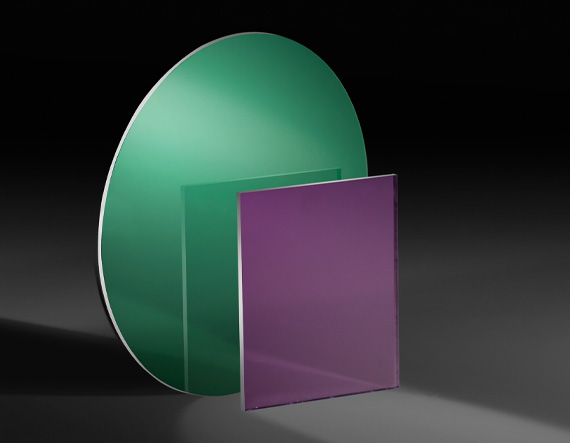

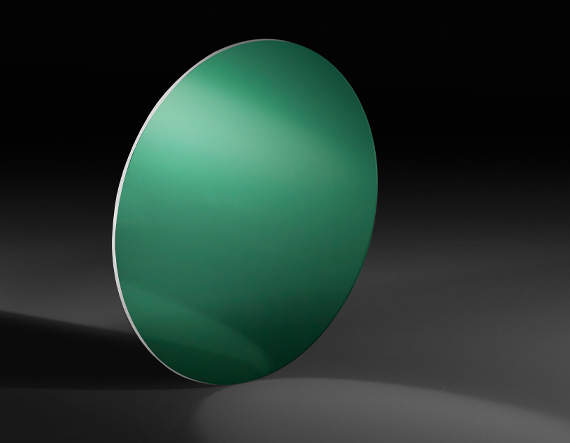

Поляризаторы с проволочной сеткой Protective Overcoat используются для отражения s-поляризованного света при передаче p-поляризованного света в видимом спектре. Эти поляризаторы состоят из тонкой сетки из алюминиевой проволоки, прикрепленной к стеклянной подложке, на которую нанесено твердое защитное покрытие. Верхнее покрытие защищает структуру проволочной сетки от царапин или других повреждений из-за механического воздействия, позволяя создавать более легкие и тонкие конструкции по сравнению с традиционными поляризаторами с проволочной сеткой, в которых используется защитное стекло. Защитное покрытие на этих поляризаторах позволяет легко обращаться с ними и очищать их, в отличие от поляризаторов с неизолированной проволочной сеткой, с которыми не рекомендуется обращаться и чистить. Поляризаторы с проволочной сеткой Protective Overcoat можно использовать в условиях высоких температур до 200°C в течение более 1000 часов с минимальным влиянием на производительность.
Примечание. Контрольные метки указывают ось поляризации.
|
Артикул
|
4060 |
|
Качество поверхности
|
80-50 |
|
Толщина (мм)
|
0.70 |
|
Покрытие
|
BBAR (400-700nm) |
|
Угол падения (°)
|
0 ±20 |
|
Спецификация покрытия
|
Ravg |
|
Примечание
|
When the Reference Mark is orientated to the 3 or 9 o'clock position, the transmission axis runs left to right. |
|
Допуск по толщине (мм)
|
±0.07 |
|
Подложка
|
Corning Eagle XG |
|
Диапазон длины волны (нм)
|
420 - 700 |
|
Допуск на размер (мм)
|
±0.2 |
|
Конструкция
|
Wire Grid |
|
Пропускание (%)
|
87 |
|
Рабочая температура (°С)
|
-40 to +200 |
|
Коэффициент экстинкции
|
348:1 @ 450nm 885:1 @ 550nm 1229:1 @ 650nm |
|
Допуск соосности (°)
|
±1.0 |
|
Допуск передачи (%)
|
±2.5 @ 420 - 700nm |
|
Термическое расширение
|
31.7 x 10-7/°C |
