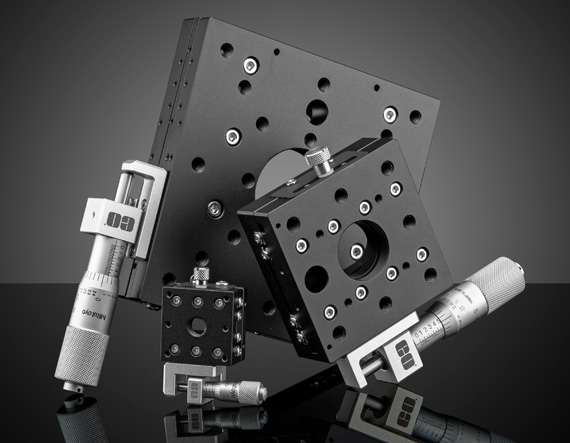

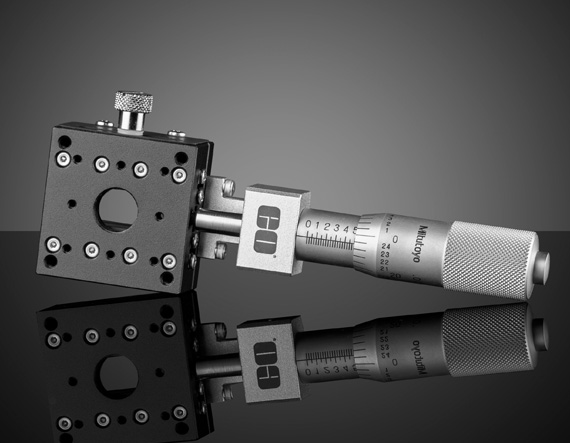

Этапы линейного перемещения TECHSPEC® со скрещенными роликами (модель со сквозным отверстием) оснащены высокоэффективной системой направляющих со скрещенными роликами, которая обеспечивает этим стадиям высокую грузоподъемность, жесткость и точность. Эта усовершенствованная система направляющих подшипников обеспечивает точное позиционирование ступеней одноосного перемещения с точностью до 2 мкм по прямой линии. Столы линейного перемещения TECHSPEC со скрещенными роликоподшипниками (модель сквозного отверстия) могут интегрироваться с столиками других размеров, а также интегрироваться с столиками ручного перемещения TECHSPEC®, предоставляя пользователям гибкость для создания конфигураций с несколькими осями. Платформы перевода доступны с английскими или метрическими схемами отверстий для легкой интеграции в существующие оптико-механические системы.
Трансляционные столики со сквозным отверстием доступны со следующей резьбой, центрированной на их верхней пластине: резьба 5/16"-24 на наших 30-миллиметровых столиках для использования с нашим адаптером для точечных отверстий #38-534, S-крепление (M12 x 0,5) на наших 40-мм столиках, C-Mount (1 дюйм-32 TPI) на наших 70-мм столиках и T-Mount (M42 x 0,75) на наших 125-мм столиках для совместимости с нашими компонентами трубной системы C-, T- и S-Mount. .
Все этапы перемещения совместимы с чистыми помещениями класса 100 (ISO 5) и доступны с микрометрическим или ходовым винтом с конфигурацией центрального или бокового привода. Приводы ходового винта имеют шаг 0,5 мм, метрические микрометры имеют шаг 0,5 мм с делением 0,01 мм, а английские микрометры имеют шаг 0,025 дюйма с делением 0,001 дюйма.

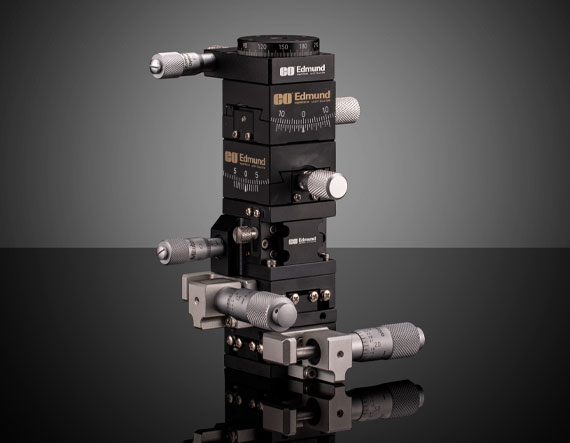

Кронштейны TECHSPEC Z-Axis доступны для использования с нашими этапами перемещения для настройки вашей собственной многоосевой системы позиционирования X-Y-Z. Нижние переходные пластины TECHSPEC обеспечивают простой и удобный способ установки 30-мм и 40-мм столиков на стандартные макетные платы. Для наших 70-мм и 125-мм трансляционных столиков не требуется переходная пластина, которую можно установить непосредственно на макетные платы.
|
Артикул
|
3942 |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
