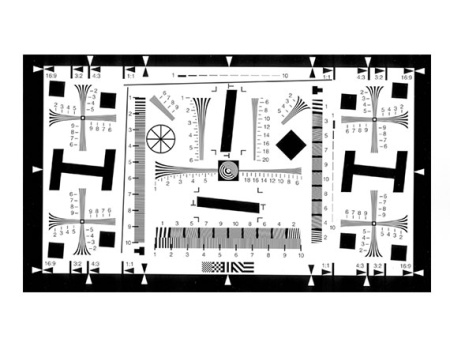

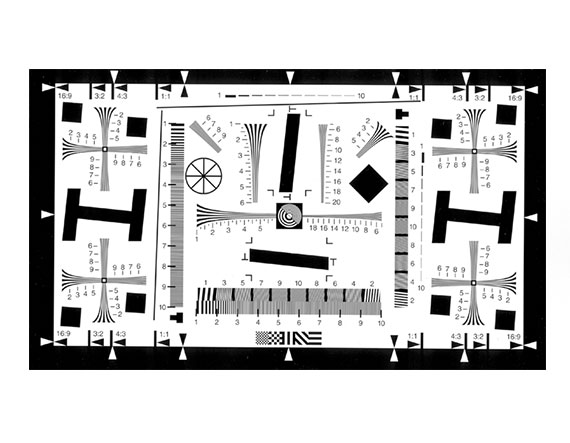

Эта мишень предназначена для проверки разрешения электронных фотокамер и соответствует стандарту ISO 12233. С этой тестовой таблицей можно использовать как монохромные, так и цветные камеры с аналоговым или цифровым выходом. Мишень может использоваться для измерения визуального разрешения, предельного разрешения и предлагает простой метод получения данных пространственно-частотной характеристики (SFR), который аналогичен измерениям MTF для камеры. Элементы на диаграмме варьируются от 100 до 2000 LW/PH (ширина линии на высоту изображения), что соответствует наилучшему элементу, равному 0,1 мм. Эта тестовая таблица предлагается в трех размерах для различных камер и объективов.

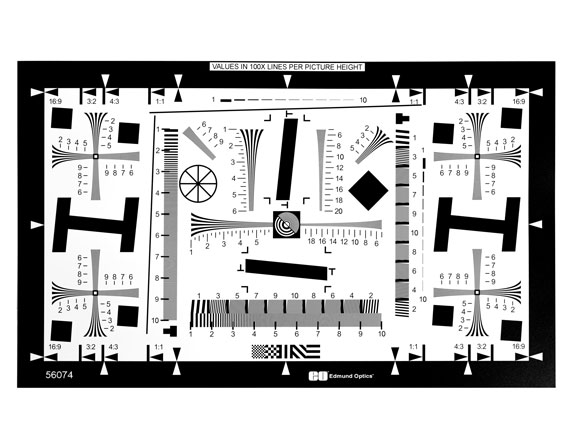

Цели 1X и 2X Enhanced Digital Camera основаны на таблице ISO-12223, но содержат дополнительную информацию. Их можно использовать для определения разрешения отраженного света и характеристик изображения цифровых фотокамер.
К элементам тестовой диаграммы относятся:
- Черная рамка для определения активной области
- Центральная двухчастотная пластина для фокусировки
- Гиперболические призмы 100–600 LW/PH и 500–2000 LW/PH для измерения центра и угла, горизонтального и вертикального визуального разрешения.
- Развертка прямоугольных импульсов по 100–1000 строк для измерения предельного разрешения по вертикали и горизонтали
- Слегка наклоненные (под углом 5 градусов) большие черные полосы для измерения среднего горизонтального и вертикального SFR
- Черный квадрат с диагональю 45 градусов для измерения диагонального SFR
- Слегка наклоненные маленькие черные квадраты для измерения вертикального и горизонтального SFR в крайних углах поля.
- Слегка наклоненные H-образные полосы для SFR на дальних сторонах поля.
- Слегка наклоненные прямоугольные импульсы для горизонтального и вертикального коэффициентов сглаживания
- Тонкая длинная вертикальная и горизонтальная линии с небольшим наклоном для проверки линейности сканирования.
- Короткие черные линии 100–1000 LW/PH для вертикальной и горизонтальной импульсной характеристики
- Кружок с крестиком и крестиком для наблюдения за нелинейностью сканирования.
- Шаблоны шахматной доски для артефактов сжатия изображений

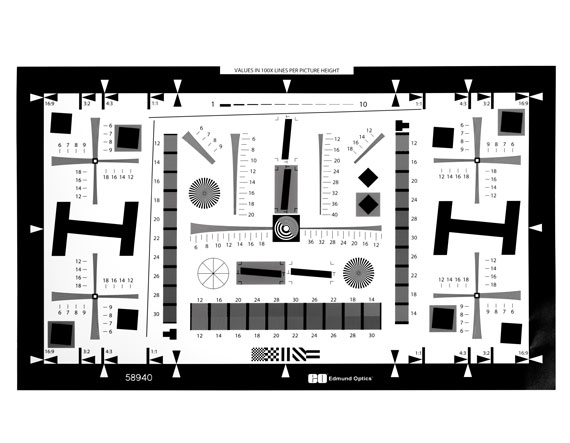

В дополнение ко всем функциям диаграммы ISO-12233 улучшенная мишень цифровой камеры предлагает:
- Расширенные диапазоны разрешений. Стандартная центральная диаграмма измеряет до 4000 LW/ч, а угловые клинья - до 2000 LW/ч.
- Две цели в звездном секторе
- Темно-серый (8 % R) квадрат 5° на средне-сером фоне (32 % R) для анализа SFR с пониженным контрастом.
- Панель с наклоном 5° (5 x 30 мм) для диаграммы 1X
- Короткие черные линии (прямоугольная развертка) от 1200 до 3000 LW/ph
- Короткие наклонные черные линии (наклонные прямоугольные импульсы) от 1200 до 3000 LW/ph.
