Телецентричность — чрезвычайно полезный показатель для измерения количества ошибок перспективы, присущих системе обработки изображений. Определение степени телецентричности позволяет пользователю рассчитать максимальную точность измерения системы визуализации. Мишень можно использовать для калибровки степени телецентричности как телецентрических, так и нетелецентрических объективов. Трапецеидальное искажение становится видимым вместе с целью и может быть измерено с помощью программного обеспечения. Объективы от нашего телецентрического объектива 0,08X MVO® (#56-948) до телецентрического объектива 5X Mitutoyo (#56-986), а также любые промежуточные объективы, включая наши объективы с высоким разрешением Double Gauss, зум-объективы VZM™ и MVO®. Систему сменных линз MMS® можно откалибровать или сравнить с этой мишенью.

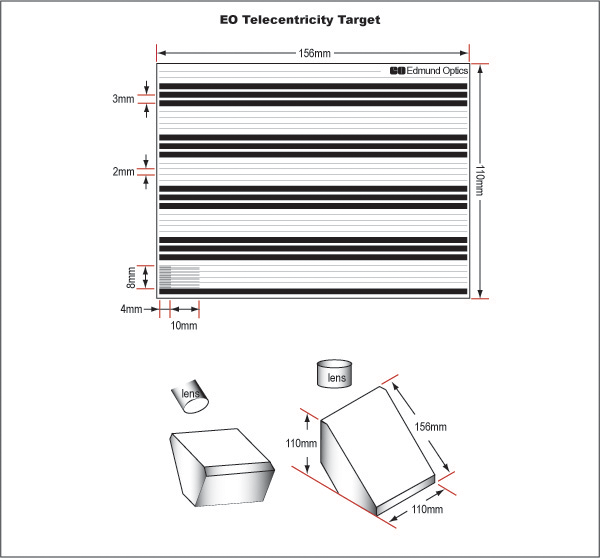

Шаблоны
- Низкое увеличение (2 чередующиеся частоты):
3 линии, толщина 2 мм, расстояние между центрами 3 мм
4 линии, толщина 0,1 мм, расстояние между центрами 2 мм. - Среднее увеличение: 20 линий, толщина 0,1 мм, расстояние между центрами 0,5 мм.
- Высокое увеличение: 40 линий, толщина 0,1 мм, расстояние между центрами 0,25 мм.
