Разработанная для использования с оборудованием, совместимым с C-mount, наша пента-призма TECHSPEC® C-Mounted быстро и легко интегрируется. Пентапризма TECHSPEC® N-BK7 надежно закреплена в корпусе из черного анодированного алюминия с двумя отверстиями C-mount с внутренней резьбой. Приложения включают в себя ограниченные по пространству системы визуального / видеоизображения, требующие отклонения луча на 90 °. Входная и выходная поверхности (у апертур) имеют антибликовое покрытие для максимальной эффективности и уменьшения эффекта двойного изображения. Резьбовое отверстие ¼-20 в основании позволяет устанавливать столб.
Пентапризмы – это пятигранные призмы с отклонением луча на 90 ° и правосторонним изображением. Отражающие поверхности покрыты алюминием для повышения эффективности. Небольшое движение призмы не влияет на истинный прямой угол, под которым отражаются световые лучи, что делает пентапризму идеальным оптическим инструментом для определения прямого угла в оптической системе.

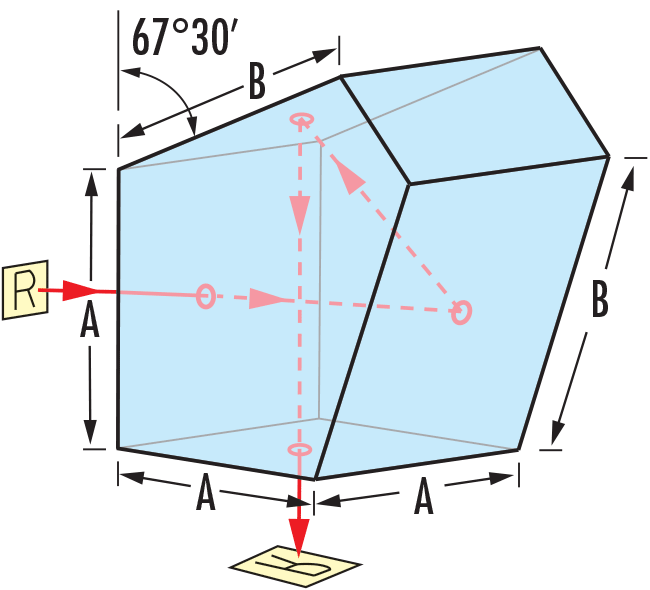

Путь луча в виде пентапризмы

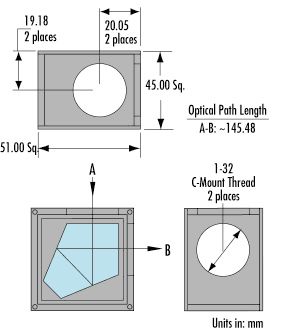

Схема туннеля с пентапризмой
