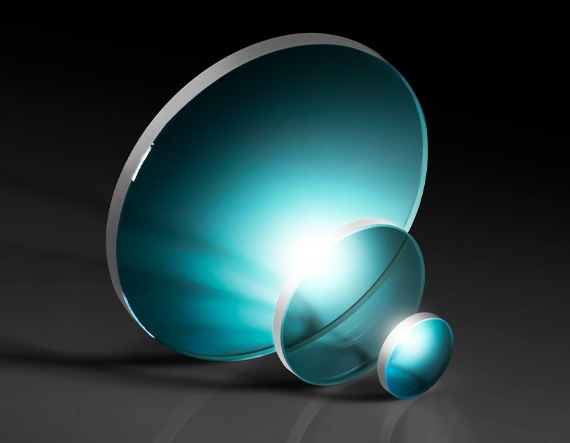

Оптические окна высокой прочности из сапфира с просветляющим покрытием предназначены для приложений, требующих прочности сапфира с просветляющими покрытиями, рассчитанными на сильное истирание. Просветляющие покрытия на этих сапфировых окнах рассчитаны на то, чтобы выдерживать циклическое изменение температуры от -80 до +160 °F, воздействие соляного тумана в течение 24 часов и растворимость соли в течение 24 часов при погружении в воду. Доступны конструкции покрытий, отвечающие жестким требованиям к истиранию MIL-C-675C для приложений VIS-NIR и MWIR, что делает их идеальными для использования в суровых условиях. Сапфировые окна используются в аэрокосмической, оборонной и промышленной сферах, а также в любых оптических приложениях, требующих тонких и прочных защитных окон.
|
Артикул
|
4198 |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
80-50 |
|
Ориентация оси
|
Случайная |
|
Плотность (г/см3)
|
3.97 |
|
Края
|
Тонкая шлифовка |
|
Твердость по Кнупу (кг/мм2)
|
1900 |
|
Коэффициент Пуассона
|
0.27 |
|
Модуль Юнга (ГПа)
|
435 |
|
Плоскостностьповерхности
|
2λ (тип.) |
|
Фаска
|
Защитная фаска по запросу |
|
Число Аббе (vd)
|
72.24 |
|
Двулучепреломление (no-ne)
|
0.008 для видимого света, ортогонального оптической оси |
|
Коэффициент теплового расширения КТР (10-6/°C)
|
8.8 |
|
Показатель преломления (nd)
|
1.77 |
|
Параллелизм (угл. мин)
|
≤3.5 |
|
Истирание покрытий
|
Жесткое, из MIL-C-675C Paragraph 4.5.10 |
|
Адгезия покрытия
|
Из MIL-M-13508C Paragraph 4.4.6 |
|
Влажность покрытия
|
≥24 часа из MIL-C-675C paragraph 4.5.8 |
|
Растворимость соли покрытия
|
≥24 часа Immersion из MIL-C-675C paragraph 4.5.7 |
|
Солевой туман для покрытия
|
≥24 часа из MIL-C-675C paragraph 4.5.9 |
|
Температура покрытия (°F)
|
От -80 до +160 из MIL-M-13508C Paragraph 4.4.4 |
