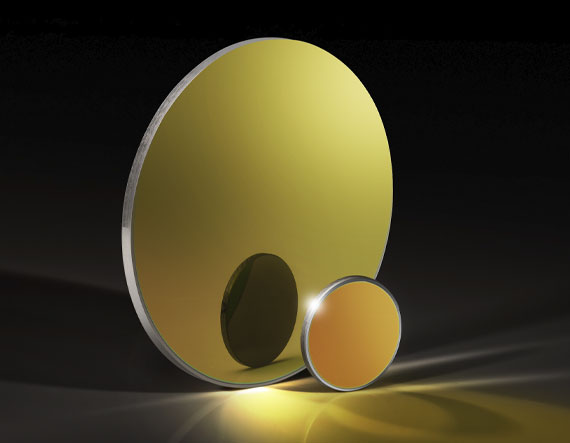

Оптические окна из кремния с алмазоподобным покрытием (DLC) имеют просветляющее покрытие на одной поверхности и специально разработанное покрытие DLC на другой поверхности, что делает эти окна очень прочными и идеальными для суровых условий окружающей среды. Поверхность с покрытием DLC разработана, чтобы выдерживать циклические колебания температуры от -62 до + 71 °C, солевой туман в течение 72 часов и 1000 колебаний очистителя в смеси песка и глины. Кроме того, эти окна соответствуют требованиям MIL-F-48616 и MIL-C-48497C в отношении сильного истирания. Кремний имеет твердость по Кнупу 1150 и низкую плотность, что делает его более жестким, чем германиевые подложки, и подходящим для чувствительных к весу применений, соответственно. Они имеют толщину от 3 до 5 мкм, что делает их идеальными для приложений защиты от инфракрасного излучения, таких как тепловидение.
Артикул
|
4145 |
Чистая апертура (%)
|
85 |
Качество поверхности
|
40-20 |
Покрытие
|
S1: DLC Coating S2: BBAR (3000-5000nm) |
Твердость по Кнупу (кг/мм2)
|
1150 |
Спецификация покрытия
|
Просветляющее: Ravg ≤0.5% при 3000 - 5000 нм |
Примечание
|
Стрелка на краю подложки указывает на поверхность с алмазоподобным покрытием |
Плоскостностьповерхности
|
λ/10 при 10.6 мкм |
Подложка
|
Кремний (Si) |
Диапазон длины волны (нм)
|
3000 - 5000 |
Диапазон длины волны (мкм)
|
3 - 5 |
Подверженность покрытия абразивному износу
|
Просветляющее: Умеренное, согласно MIL-C-48497C DLC: Серьезное, согласно MIL-C-48497C |
Подверженность покрытия адгезии
|
Просветляющее: согласно MIL-C-48497C DLC: согласно MIL-C-48497C |
Влагостойкость покрытия
|
Просветляющее: 24 часа в соответствии с MIL-C-48497C DLC: 24 часа в соответствии с MIL-C-48497C |
Подверженность растворимости покрытий в соли
|
Просветляющее: N / A алмазоподобное: ≥24 часа погружения в соответствии с MIL-C-675C |
Подверженность покрытия солевым туманом
|
Просветляющее: N / A ≥72 часа в соответствии с MIL-C-675 |
Раскрываемость и очистка покрытия
|
Просветляющее: в соответствии с MIL-C-48497 DLC: в соответствии с MIL-C-48497 |
Температурная стойкость покрытия (°C)
|
Просветляющее: от -80 до +160 согласно MIL-C-48497C DLC: от -80 до +160 согласно MIL-C-48497C |
Стойкость покрытия к истиранию
|
Просветляющее: N/A алмазоподобное: ≥1.000 песок/глина в соответствии с TS-1888 |
