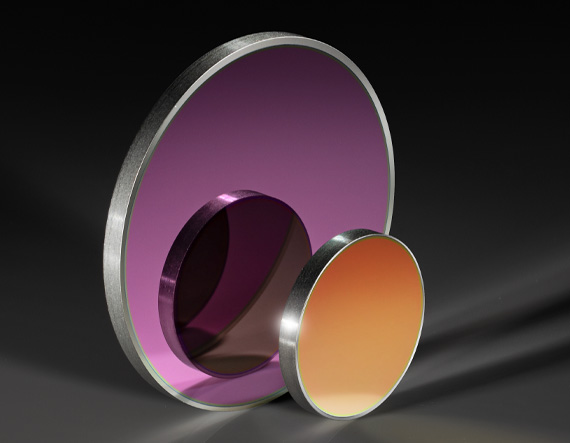

Оптические окна TECHSPEC® из германия с алмазоподобным углеродным покрытием (DLC) были разработаны с учетом долговечности. Обладая высокоэффективным широкополосным просветляющим покрытием на одной поверхности и специально разработанным покрытием DLC на другой поверхности, эти окна обладают превосходной пропускной способностью и устойчивостью к воздействию окружающей среды. Поверхность с DLC-покрытием выдерживает температурные колебания от -80 до + 120 °C, солевой туман в течение 24 часов, растворимость в соли в течение 24 часов погружения и 5000 колебаний очистителя в смеси песка и глины. Кроме того, окна из германия TECHSPEC соответствуют требованиям MIL-C-675C по сильному истиранию.
|
Артикул
|
4040 |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
60-40 |
|
Покрытие
|
S1: DLC-покрытие S2: BBAR (8000-12000 нм) |
|
Твердость по Кнупу (кг/мм2)
|
780 |
|
Спецификация покрытия
|
Просветляющее: Ravg ≤0.5% при 800 - 12000 нм |
|
Примечание
|
Стрелка на краю подложки указывает на поверхность с алмазоподобным покрытием |
|
Плоскостностьповерхности
|
λ/10 при 10.6 мкм |
|
Подложка
|
Германий (Ge) |
|
Диапазон длины волны (нм)
|
8000 - 12000 |
|
Диапазон длины волны (мкм)
|
8 - 12 |
|
Подверженность покрытия абразивному износу
|
Просветляющее: Умеренное, согласно MIL-C-48497A, параграф 4.5.3.3 DLC: Серьезное, согласно MIL-C-675C, параграф 4.5.10 |
|
Подверженность покрытия адгезии
|
Просветляющее: согласно MIL-C-48497A, параграф 4.5.3.1 DLC: согласно MIL-M-13508C, параграф 4.4.6 |
|
Влагостойкость покрытия
|
Просветляющее: согласно MIL-C-48497A, параграф 4.5.3.2 DLC: ≥24 часов согласно MIL-C-675C, параграф 4.5.8 |
|
Подверженность растворимости покрытий в соли
|
Просветляющее: N/A DLC: ≥24 часов погружения в соответствии с параграфом 4.5.7 MIL-C-675C |
|
Подверженность покрытия солевым туманом
|
Просветляющее: N/A ≥24 часа в соответствии с параграфом 4.5.9 MIL-C-675C |
|
Раскрываемость и очистка покрытия
|
Просветляющее: согласно MIL-C-48497A, параграф 4.5.4.2 DLC: N/A |
|
Температурная стойкость покрытия (°C)
|
Просветляющее: от -80 до +160 согласно MIL-C-48497A, параграф 4.5.4.1 DLC: от -80 до +160 согласно MIL-M-13508C, параграф 4.4.4 |
|
Стойкость покрытия к истиранию
|
Просветляющее: N/A DLC: ≥5,000 салфеток из песка / суспензии согласно TS-1888 |
