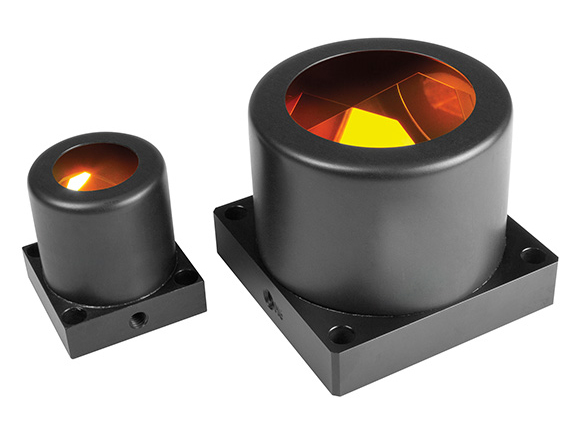

Полые ретрорефлекторы состоят из трех первых зеркал, собранных в угловой куб. В результате попучкается легкий «полый уголковый куб», абсолютно нечувствительный к положению и перемещению. В результате параллельно падающий свет отражается обратно к источнику с большой точностью, независимо от угла падения. Поскольку оптический путь находится в воздухе, эта конфигурация исключает поглощение материала и хроматические аберрации, присутствующие в ретрорефлекторах со сплошной стеклянной призмой. Корпуса большего размера имеют множество монтажных отверстий на задней панели.
Указанное значение отклонения пучка каждого полого ретрорефлектора представляет собой максимальное отклонение от параллельности любого одиночного обратного пучка от любой из шести субапертур, когда рефлектор полностью освещен. Выходящий волновой фронт – это результирующая деформация волнового фронта от максимума к минимуму от полностью освещенного ретрорефлектора, которая указана в множителях λ (где λ = 633 нм). Уникальный запатентованный амортизатор делает эти полые ретрорефлекторы чрезвычайно устойчивыми к ударам.
Технические характеристики:
|
Чистая апертура (CA) |
Диаметр |
L1 |
L2 |
A |
B |
C |
|
6.4 мм |
8.1 мм |
8.1 мм * |
— |
— |
— |
— |
|
12.7 мм |
14.6 мм |
19.1 мм * |
— |
— |
— |
M3 x 0.5 |
|
25.4 мм |
41.3 мм |
36.5 мм |
49.2 мм |
44.5 мм |
50.8 мм |
¼-20 |
|
50.8 мм |
76.2 мм |
62.0 мм |
79.5 мм |
78.7 мм |
94.2 мм |
¼-20 ** |
|
63.5 мм |
89.4 мм |
61.5 мм |
79.0 мм |
92.3 мм |
101.6 мм |
¼-20 ** |
|
127.0 мм |
166.7 мм |
125.5 мм |
150.8 мм |
171.5 мм |
221.9 мм |
¼-20 ** |
* Нет задней панели
** Дополнительные 8 монтажных отверстий на диаметре 50.8 мм и более: (4) M6 x 1.0 под углом 90° и (4) ¼-20 под углом 90° на окружности болтов диаметром 2 дюйма.
|
Артикул
|
1943 |
|
Качество поверхности
|
80-50 |
|
Подложка
|
BOROFLOAT® |
|
Допуск на размер (мм)
|
±1.6 |
|
Ориентация изображения
|
Левосторонняя |
|
Отклонение луча (°)
|
180 |
