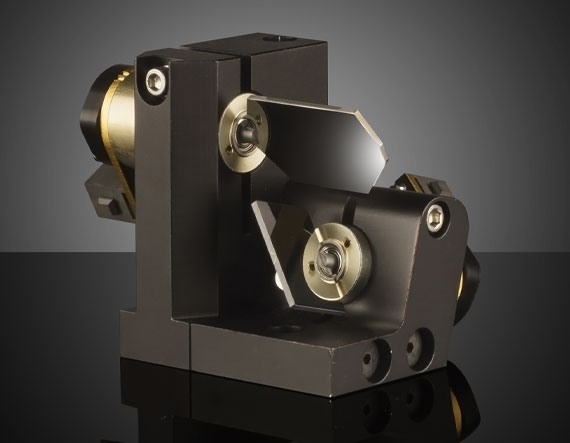

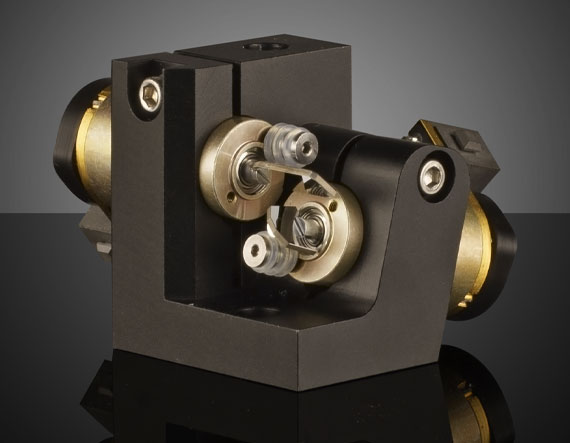

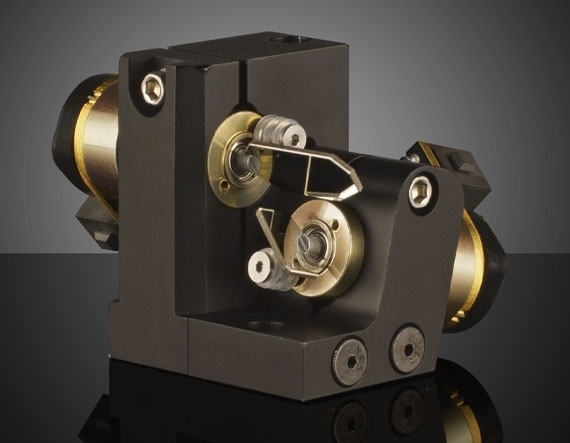

Компактные двухосевые гальванометрические сканеры ScannerMAX 506 разработаны для дорогостоящих приложений, требующих компактных и легких оптических сканеров, не снижающих производительности. Серия Compact 506 отличается прочной конструкцией ротора и низким сопротивлением катушки, что позволяет этим сканерам достигать достаточно высоких скоростей сканирования без чрезмерного нагрева. Благодаря запатентованной конструкции датчика положения эти сканеры имеют отношение сигнал / шум до десяти раз больше, чем обычные, обеспечивая высокое качество движения. Компактные двухосевые гальванометрические сканеры ScannerMAX 506 идеально подходят для использования в стереолитографии (SLA), 3D-печати, LiDAR, портативных медицинских устройствах и при лазерной очистке. Оптические сканеры с апертурой зеркала 3, 5 и 10 мм доступны с защищенным серебряным покрытием.

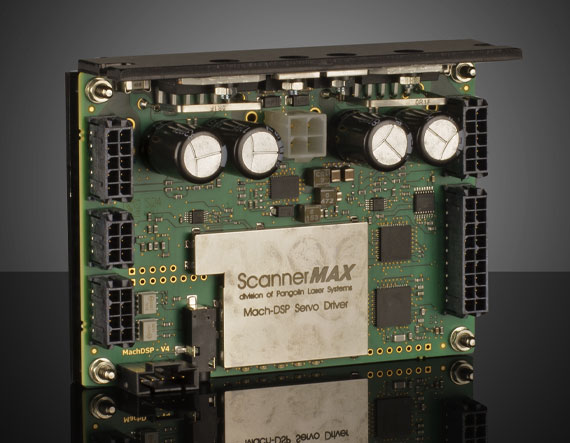

Компактные двухосевые гальванометрические сканеры ScannerMAX 506 управляются приводом Mach-DSP. Этот цифровой привод имеет компактный размер и одновременно управляет сканерами оси X и Y. Mach-DSP может управляться как аналоговыми, так и цифровыми сигналами, и к нему можно получить доступ и настроить его с помощью бесплатного программного обеспечения с графическим интерфейсом пользователя, который включает встроенный генератор тестовых шаблонов, осциллограф и динамический анализатор сигналов. Привод Mach-DSP требует питания ± 24 В постоянного тока.
Гальванометрические сканеры ScannerMAX 506 поставляются с:
2 x ScannerMAX 506;
1 x крепление оси X-Y;
1 x плата привода Mach-DSP;
2 x кабеля длиной 1 метр, соединяющие сканер с приводом;
1 x комплект кабелей, включая кабели питания и аналоговые входные кабели.
|
Артикул
|
4130 |
|
Покрытие
|
Защищенное серебро |
|
Рабочая температура (°C)
|
От 0 до +50 |
|
Подложка
|
Кварц |
|
Источник питания
|
1 x #16-045; Europe (CE): 2 x #14-571 |
|
Сигнал положения (В)
|
±10 |
|
Требования к источнику
|
±24 В |
|
Ток - пик (А)
|
Максимум: 10 |
|
Ток - СКЗ (А)
|
1.85 (при 50°C) |
|
Сопротивление катушки (Ом)
|
1.8 |
|
Инерция ротора (г · см2)
|
0.014 |
|
Постоянная крутящего момента (дин-см/А)
|
18400 |
|
Индуктивность катушки (мкГн)
|
280 |
|
Напряжение обратной ЭДС (мкВ/°/с)
|
32.1 |
|
Модель
|
ScannerMAX Compact 506 |
