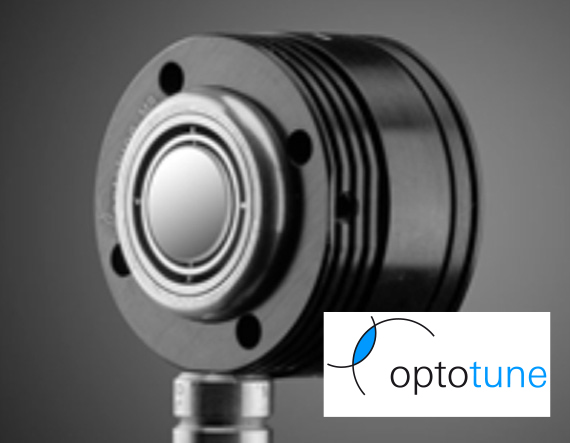

Поворотные зеркала Optotune обеспечивают больший диапазон оптического сканирования и больший размер зеркала, чем обычные гальванометры или микро-электромеханические (МЭМС) зеркала. Это двухосное зеркало с линейным двигателем (VCM) имеет компактную площадь основания с большим 15-миллиметровым зеркалом, которое можно регулировать с помощью механического наклона ± 25° для диапазона оптического сканирования ± 50°. Зеркало управляется с помощью графического интерфейса пользователя Optotune Cockpit через USB, последовательный периферийный интерфейс (SPI) или аналоговый вход. Поворотные зеркала Optotune доступны с защитным серебряным или золотым покрытием, что позволяет использовать их как в видимом, так и в ближнем инфракрасном диапазоне (NIR). Типичные области применения этих зеркал управления пучком включают автомобильный LiDAR, биометрическое слежение за глазами и расширение поля зрения систем машинного зрения.

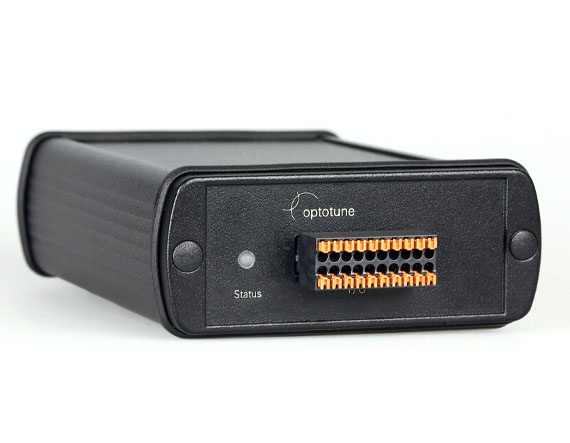

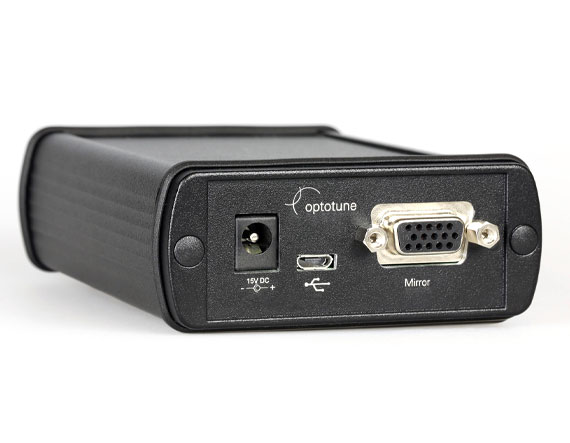

Примечание: #14-574 и #14-575 требуют для работы #14-576. Радиатор прилагается к каждому зеркалу, его рекомендуется использовать для обеспечения надлежащего отвода тепла. Нельзя подключать и не отсоединять головку зеркала, пока базовый блок подключен к источнику питания, так как это может повредить драйвер зеркала.
|
Артикул
|
4054 |
|
Диаметр (мм)
|
15.00 |
|
Качество поверхности
|
60-40 |
|
Рабочая температура (°C)
|
От 0 до +40 |
|
Примечание
|
Нельзя подключать и отсоединять головку зеркала, пока базовый блок подключен к источнику питания, так как это может повредить драйвер зеркала. |
|
Температура хранения (°C)
|
От -40 до +85 |
|
Диаметр корпуса (мм)
|
45 |
|
Источник питания
|
Поставляется с #14-576 |
|
Требования к мощности
|
15 - 28 В DC |
|
Номер модели
|
MR-15-30 |
|
Механический наклон (°)
|
±25 |
|
Воспроизводимость (мкрад)
|
30 - 100 СКЗ |
|
Операционная система
|
Windows® 10 |
|
Угол мощности (°)
|
±25 (Механически); ±50 (Оптически) |
|
Отклик на скачок 0.1° (мс)
|
2 |
|
Отклик на скачок 20° (мс)
|
12 |
