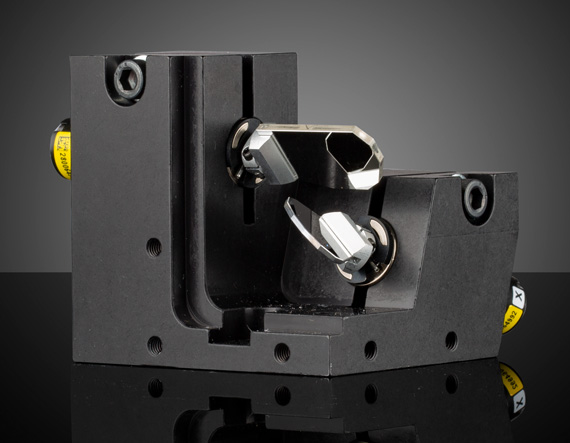

Гальванометрические двухосные оптические сканаторы обеспечивают превосходную скорость позиционирования и точность по сравнению с сопоставимыми компактными, экономичными сканерами с замкнутым контуром. Обладая низкой инерцией, компактными размерами, высокой скоростью и точностью, эти устройства идеально подходят для приложений, включая биомедицинские системы, оптическую когерентную томографию, лазерную проекцию, конфокальную микроскопию и аналитическое оборудование.

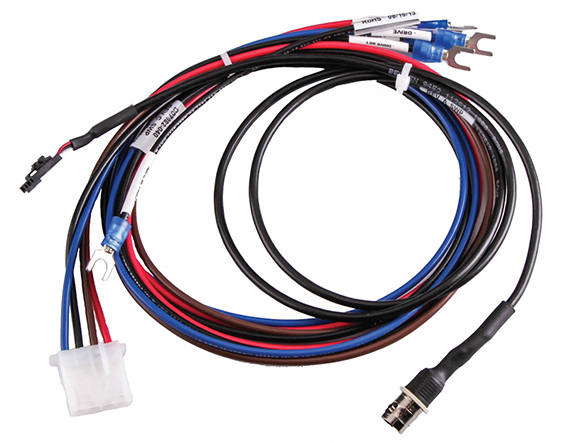

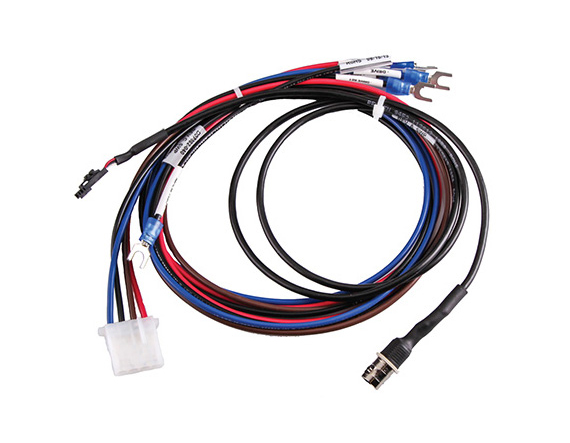

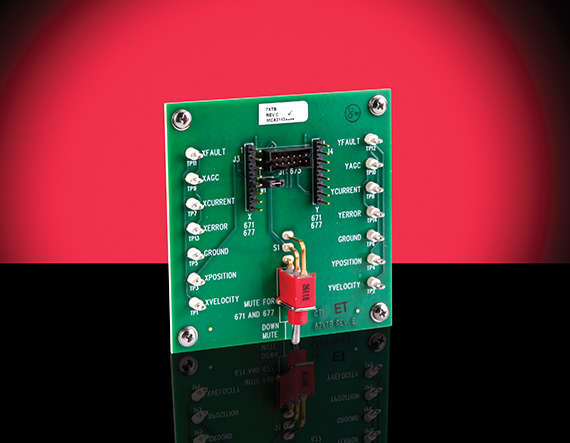

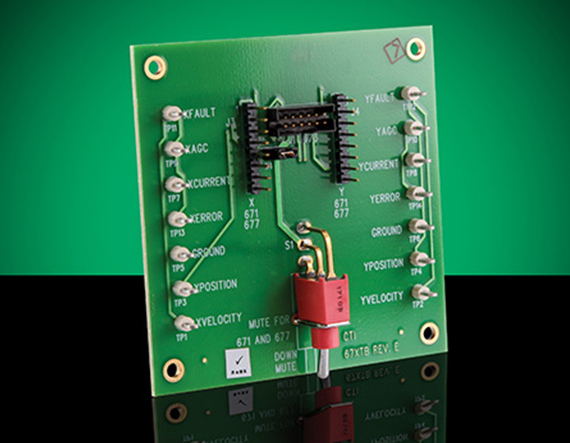

Двухосный привод обеспечивает оптимальную повторяемость, линейность, стабильность и стоимость в очень компактном корпусе. Вход аналоговых команд с напряжением до ± 10 В постоянного тока приводит к механическому повороту сканера на ± 5 (#86-609) или ± 10 (#11-761) градусов. Интегратор ошибок в контуре обеспечивает точность позиционирования на уровне микрорадиана. Встроенная система кондиционирования и контроля положения и скорости делает интеграцию платы драйвера простой и точной в сложных приложениях системы сканирования. Он включает в себя два гальванометра, двухосевой интегрирующий усилитель привода, два соединительных кабеля, гальваническое крепление XY и комплект зеркал XY с апертурой 5 мм или 10 мм (указано в описании продукта). Коммутационная плата настройки / мониторинга сигналов для 6215H (#88-156) обеспечивает доступ ко всем сигналам сканатора и привода, а #88-170 обеспечивает простой в использовании вход BNC и кабели питания / заземления с обжимными выводами.

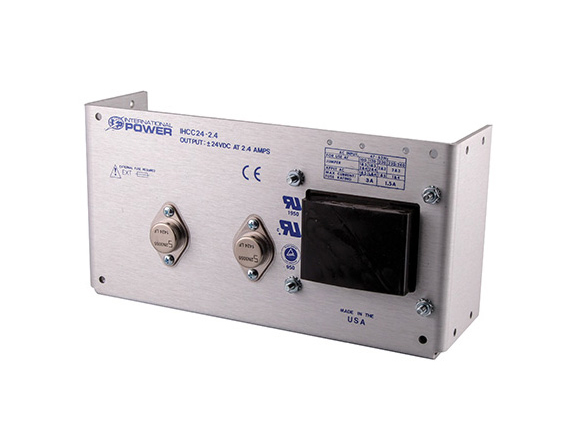

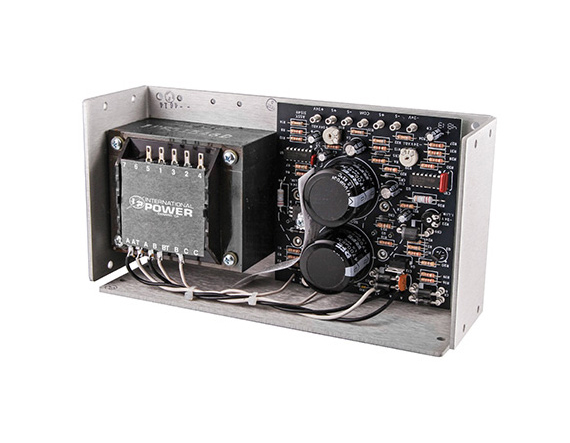

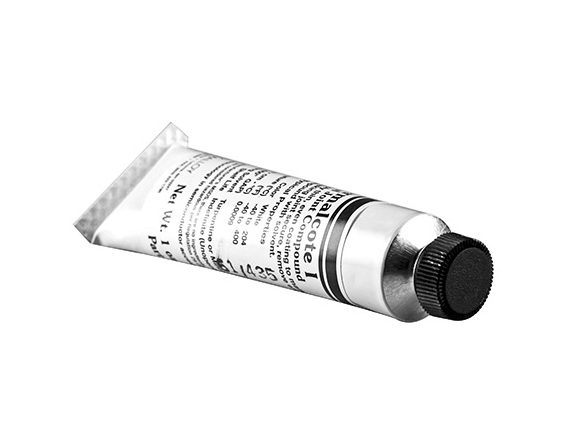

Примечание. Настоятельно рекомендуется, чтобы радиатор контактировал с платой привода во время работы. Термопаста улучшает передачу тепла между платой привода и радиатором (не входит в комплект). Для работы платы драйвера требуются положительный и отрицательный источники питания (не входят в комплект). Выберите либо #14-571 (требуется два), либо #59-026 (требуется один).
|
Артикул
|
2717 |
|
Покрытие
|
Отверстие толщиной 1000Å, защищенное серебро |
|
Подложка
|
Зеркало: плавленый кварц |
|
Источник питания
|
Источник питания: 2 x #14-571 или 1 x #59-026; кабель питания: #88-170 |
|
Сигнал положения (В)
|
±10 |
|
Рабочая температура (°С)
|
От 0 до +50 |
|
Требования к мощности
|
От ±24 до ±28 В |
|
Порог повреждений, CW
|
150 - 200 Вт/см2 |
|
Ток - пиковый (А)
|
Максимум: 20 |
|
Номинальный ход, ротор (°)
|
±20 |
|
Угол жесткого упора, начальный контакт (°)
|
±26 |
|
Мощность - RMS (Вт)
|
Максимум: 60 |
