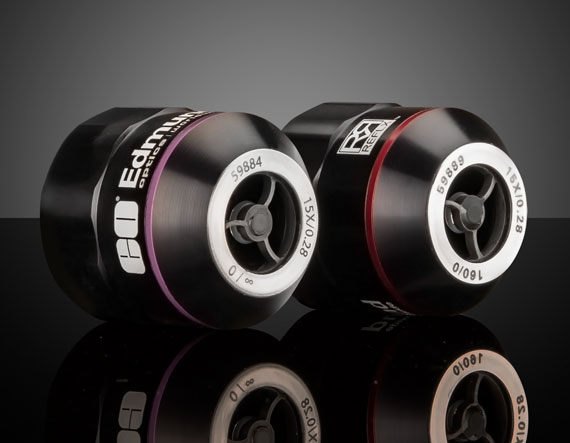

Высокопроизводительные объективы ReflX™ построены на той же конструкции, что и наш стандартный ReflX™, с дополнительными преимуществами волнового фронта, прошедшего от выступа до впадины профиля (PV) λ/4, и сужающейся механической конструкцией, которая позволяет использовать его при углах падения (AOI) до 45°. Изготовление отражающих объективов, которые достигают переданного волнового фронта λ/4 P-V, требует высокой точности зеркальных поверхностей. Высокоточные производственные мощности используют систему QED Q22-MRF и субапертурный совмещающий интерферометр QED SSI для полировки и проверки зеркал на точность поверхности выше λ/20 P-V.
Объективы имеют конструкцию сопряжения с бесконечностью для вторичной тубусной линзы 200 мм. Для широкополосной визуализации рекомендуется использовать объектив Mitutoyo MT-L Tube. Бесконечная конструкция позволяет использовать фильтры и светоделители, что делает эти объективы идеальными для применения в биотехнологии и флуоресценции. Для приложений фокусировки пучок должен заполнять указанный диаметр входного зрачка объектива. В любом случае следует отметить, что свет затемняется, создавая профиль освещенности с меньшей энергией в центральной части пучка.
Многие приложения, в которых используются отражающие объективы, требуют их юстировки под углами падения до 45°. Чтобы приспособиться к таким крутым углам, HP ReflX™ имеет коническую конструкцию, которая обеспечивает зазор >6 мм от плоскости объекта. Чтобы устранить эффекты дифракции в плоскости изображения, вызванные креплением, в HP ReflX® используется конструкция изогнутых лапок. Все внутренние поверхности специально обработаны, чтобы исключить посторонний свет. Каждый объектив производится в США, собирается, тестируется и сертифицируется на интерферометре Zygo GPI-XP. Сертификат соответствия прилагается к каждой модели.
|
Артикул
|
2965 |
|
Производитель
|
EO |
|
Крепление
|
RMS |
|
Рабочее расстояние (мм)
|
23.75 |
|
Переданный волновой фронт, СКЗ
|
λ/14 |
|
Числовая апертура NA
|
0.28 |
|
Увеличение
|
15X |
|
Фокусное расстояние FL (мм)
|
13.30 |
|
Диаметр апертуры (мм)
|
8.5 |
|
Диаметр маленького зеркала (мм)
|
8.8 |
|
Входной зрачок (мм)
|
7.4 |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
0.43 мм |
|
Горизонтальное поле зрения, датчик 2/3"
|
0.59 мм |
|
Затемнение (%)
|
27.00 |
