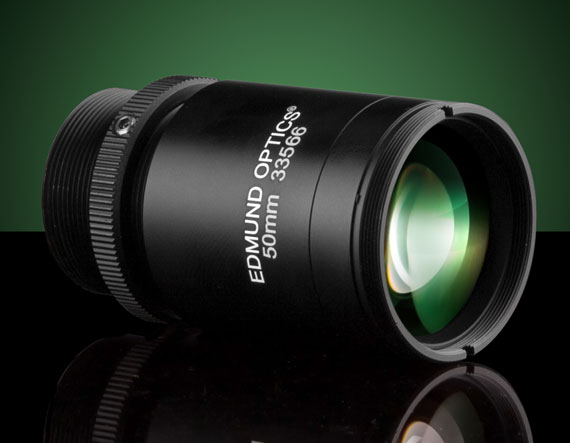

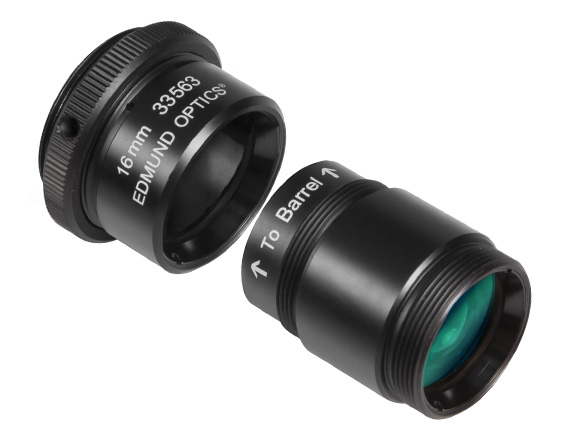

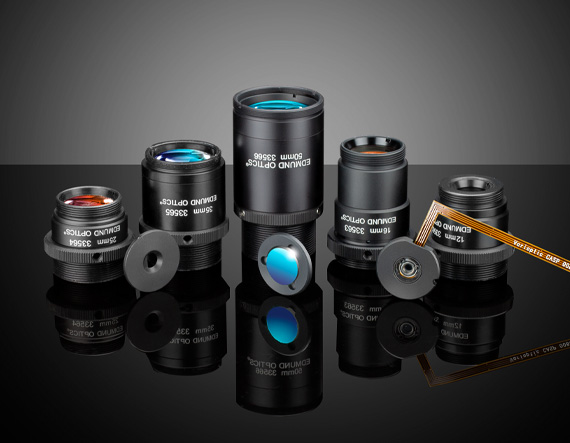

Объективы с фиксированным фокусным расстоянием TECHSPEC® серии Cx разработаны с учетом простоты и универсальности, чтобы легко интегрироваться в различные типы приложений. Модульная конструкция из трех частей позволяет гибко интегрировать прецизионные фиксированные диафрагмы, внутренние держатели фильтров или жидкостные линзы в сборку. Эти объективы также имеют упрощенный механизм фокусировки с простой в использовании стопорной гайкой и утопленными установочными винтами для фиксации положения фокусировки. Линзы серии Cx идеально подходят для таких приложений, как машинное зрение, автоматизация производства, а также исследования и разработки.
Эти линзы были удостоены награды Silver Level 2016 Innovators Award и 2-го места на Inspect Award 2017.
Примечание:
Для использования с объективами серии Cx требуется один аксессуар. Аксессуары включают в себя диафрагмы, держатели фильтров или держатели жидкостных линз. Держатели для жидкостных линз совместимы с жидкостными линзами с переменным фокусным расстоянием.

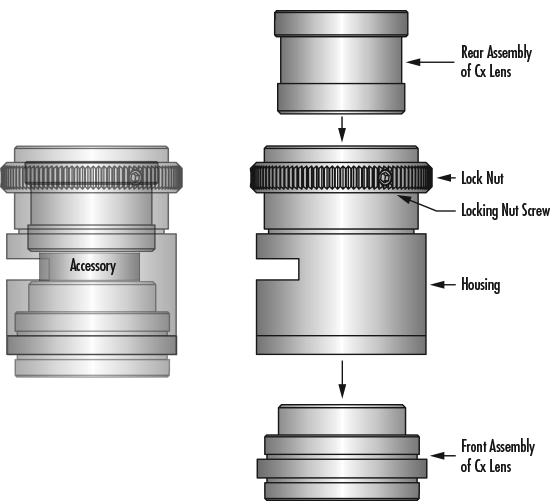

Схема сборки объектива Cx
Технические характеристики:
| Фокусное расстояние
|
12 мм |
16 мм |
25 мм |
35 мм |
35 мм |
50 мм |
|
Совместимая жидкостная линза |
A-25H0 |
A-25H0 |
A-25H0 |
A-25H0 |
A-39N0 |
A-39N0 |
|
Совместимые жидкостные линзы, арт. |
#34-282 |
#34-282 |
#34-282 |
#34-282 |
#34-283 |
#34-283 |
|
Совместимый комплект для разработки жидкостных линз |
#34-284 |
#34-284 |
#34-284 |
#34-284 |
#34-285 |
#34-285 |
|
Держатель жидкостных линз, арт. |
#33-631 |
#33-645 |
#33-660 |
#33-675 |
#33-674 |
#33-686 |
Интеграция жидкостных линз в объективы серии Cx
Шаг 1. Выберите фокусное расстояние объектива Cx и совместимой жидкостной линзы с переменным фокусным расстоянием, и крепление жидкостной линзы. Или просто выберите подходящий комплект объективов Cx, который включает объектив Cx и совместимые с ним жидкостные линзы с переменным фокусным расстоянием и держатель для них.
Шаг 2. Установите жидкостную линзу с регулируемым фокусным расстоянием в держатель. Затем соберите оба предмета в объектив Cx.
Шаг 3, вариант 1. Присоедините жидкую линзу к камере PixeLink USB 3.0 с автофокусом. Эта камера обеспечивает бесшовную интеграцию – в комплект входят как драйвер, так и программное обеспечение для автофокусировки.
Шаг 3, вариант 2. Используйте со стандартной камерой C-Mount. Драйвер не входит в комплект, и отдельный драйвер для жидкостных линз необходимо приобретать отдельно (входит в комплект для разработки жидкостных линз).
|
Артикул
|
3765 |
|
Покрытие
|
BBAR 425 - 675 нм |
|
Крепление
|
C-Mount |
|
Максимальный формат сенсора
|
2/3" |
|
Апертура (f/#)
|
Зависит от аксессуара |
|
Ирисовая диафрагма
|
Фиксированная |
