Zoom-объективы 7X— это высококачественные модульные видеообъективы, обеспечивающие высокое разрешение и большую глубину резкости. Доступные в версиях для видимого и ближнего инфракрасного диапазона, эти объективы обеспечивают гибкость конфигурации и универсальность. Для приложений, требующих большего увеличения, дополнительные линзы или объективы Mitutoyo могут быть прикреплены к нижней части системы масштабирования. Различные конфигурации обеспечивают первичное увеличение от 1.1 до 256 крат и рабочее расстояние от 89 мм до 13 мм.

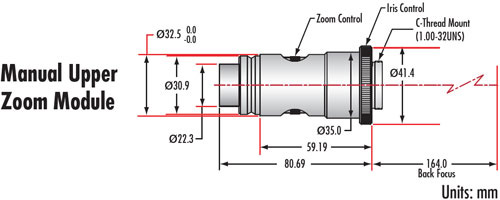

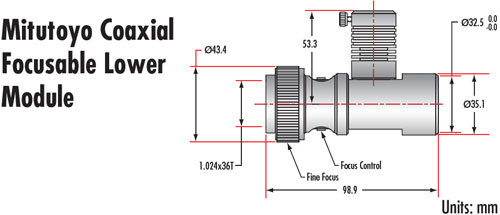

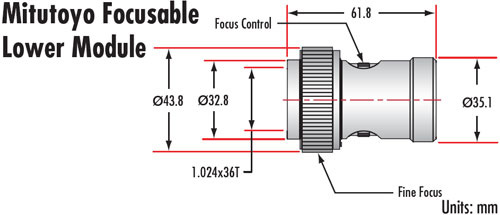

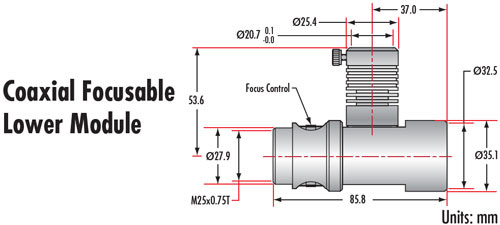

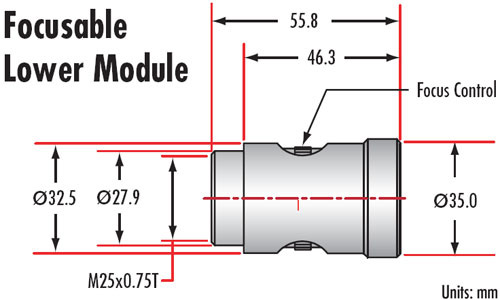

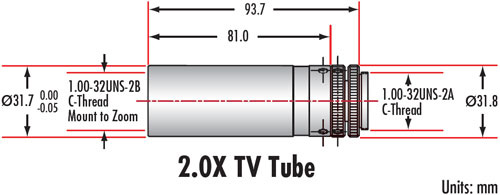

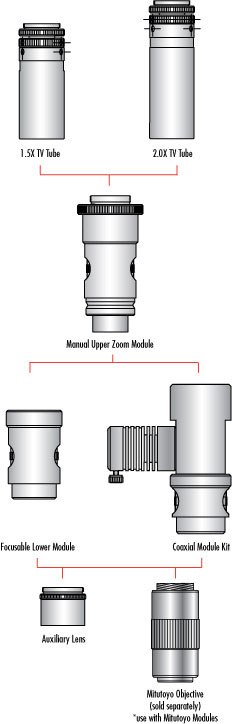

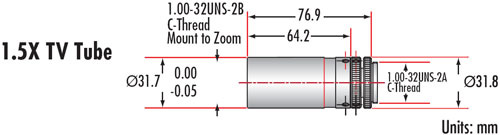

Для полной оптической системы требуются следующие компоненты: телевизионная трубка, верхний зум-модуль и нижний модуль. Телевизионные трубки имеют стандартную резьбу C-Mount и могут фокусироваться для обеспечения парфокальности. Верхние зум-модули оснащены ручной диафрагмой. Фокусирующие нижние модули обеспечивают внутреннюю фокусировку на 10 мм. Фокусирующие нижние модули Mitutoyo обеспечивают внутреннюю фокусировку на 5 мм и имеют как грубую, так и точную настройку. Возможность фокусировки нижних модулей допускает небольшие изменения рабочего расстояния и увеличения. Коаксиальные нижние модули допускают диаметр наконечника 0.187 дюйма и оптимизированы для пучков 1/8 дюйма.
Дополнительный кольцевой адаптер (#56-634) позволяет установить кольцевой световод (#54-173) на объектив (не совместим с нижними модулями Mitutoyo). Адаптер RMS позволяет использовать другие объективы, скорректированные на бесконечность, с нижними модулями Mitutoyo. Конверсионный объектив 2.0X позволяет устанавливать стандартные вспомогательные объективы на нижние модули Mitutoyo. Монтажный зажим можно установить на наши реечные механизмы и монтажные пластины ¼-20 через резьбовое отверстие ¼-20.
Примечание. Объективы с поправкой на бесконечность ограничивают полезный диапазон масштабирования системы из-за неравномерного освещения. Максимальный формат сенсора 2/3".
Комплект с моторизованным увеличением включает в себя: немодульный моторизованный зум-модуль с нижним модулем, привод шагового двигателя, распределительную коробку датчиков Холла, адаптер 110 В для драйвера, монтажную пластину для объектива, диск с программным обеспечением и все соединительные кабели. Драйвер имеет ручной режим для отдельного управления скоростью и направлением каждого двигателя или режим RS-232 с базовым программным обеспечением для двух двигателей для управления исходным положением, пределами, пунктом назначения и сохраненным/текущим положением.
Технические характеристики:
|
Вспомогательная линза |
Параметр |
Видеотрубка | |||
|
1.5X |
2.0X | ||||
|
Низкое |
Высокое |
Низкое |
Высокое | ||
|
1.0X, 89 мм (без вспомогательной линзы) |
Числовая апертура |
0.024 |
0.080 |
0.024 |
0.080 |
|
Увеличение |
1.1X |
7.9X |
1.5X |
10.5X | |
|
FOV* |
5.6 мм |
0.81 мм |
4.2 мм |
0.61 мм | |
|
1.5X, 53 мм |
Числовая апертура |
0.036 |
0.12 |
0.036 |
0.12 |
|
Увеличение |
1.7X |
11.8X |
2.3X |
15.7X | |
|
FOV* |
3.7 мм |
0.54 мм |
2.8 мм |
0.40 мм | |
|
2.0X, 35 мм |
Числовая апертура |
0.048 |
0.16 |
0.048 |
0.16 |
|
Увеличение |
2.3X |
15.7X |
3.0X |
21.0X | |
|
FOV* |
2.8 мм |
0.40 мм |
2.1 мм |
0.30 мм | |
* FOV = горизонтальное угловое поле, рассчитанное для датчика формата ½ дюйма.
|
Объектив Mitutoyo |
Видеотрубка 1.5X |
Видеотрубка 2.0X | ||
|
Диапазон FOV* |
Мин. настройка масштабирования |
Диапазон FOV* |
Мин. настройка масштабирования | |
|
5X |
2.3 - 0.33 мм |
1.15X |
1.7 - 0.25 мм |
1.0X |
|
10X |
1.1 - 0.16 мм |
1.15X |
0.88 - 0.12 мм |
1.0X |
|
20X |
0.56 - 0.084 мм |
1.35X |
0.44 - 0.063 мм |
1.0X |
|
50X |
0.23 - 0.033 мм |
1.15X |
0.17 - 0.025 мм |
1.0X |
* FOV = горизонтальное угловое поле, рассчитанное для датчика формата ½ дюйма.
|
Артикул
|
2364 |
