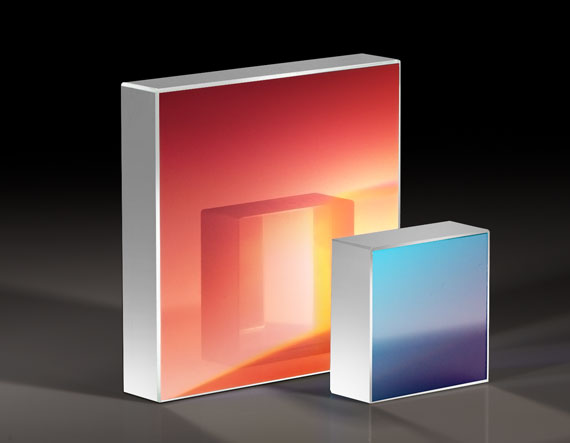

Голографические решетки образованы полем интерференционной полосы двух лазерных пучков, картина стоячей волны которых экспонируется на полированной подложке, покрытой фоторезистом. Обработка экспонированной среды приводит к появлению рисунка прямых линий с синусоидальным поперечным сечением.
Голографические решетки испускают меньше рассеянного света, чем линейчатые. Они также могут изготавливаться с количеством канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения голографические решетки не могут легко наклоняться, и их эффективность обычно значительно ниже, чем у сопоставимых решеток с линейчатыми решетками. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 канавками на миллиметр имеет такую же эффективность при 500 нм, что и решетка с линейчатыми полосками. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.
Примечание. Решетки требуют особого обращения, поэтому на них могут оставаться отпечатки пальцев и аэрозоли. Браться за решетки следует только за края. Необходимо связаться со специалистами, прежде чем пытаться очистить решетку.
|
Артикул
|
1621 |
|
Покрытие
|
Чистый алюминий |
|
Подложка
|
Термополированное стекло |
|
Конструкция
|
Голографическая решетка |
|
Выравнивание штрихов по краю (°)
|
±0.5 |
|
Абсолютная дифракционная эффективность (%)
|
45 - 65 |
