Этот зум-модуль 4:1 упрощает проектирование и изготовление зум-объективов с различным увеличением и рабочим расстоянием. Увеличение регулируется добавлением двух ахроматов диаметром 12,5 мм (не входят в комплект). Передние и задние C-образные крепления позволяют легко прикреплять к камерам C-Mount и интегрируемым компонентам. Дополнительный кольцевой световод (№ 54-175) устанавливается на передней части трубки. Фиксатор позволяет устанавливать фильтры диаметром 12,5 мм и толщиной 3 мм на передней части объектива.

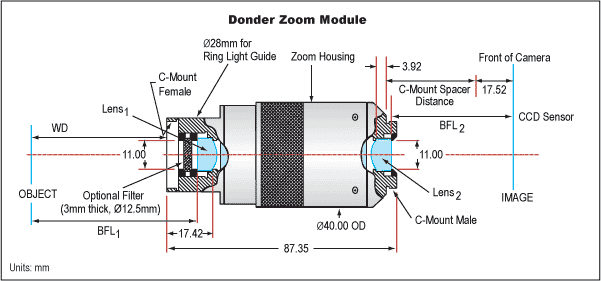

Увеличение определяется фокусным расстоянием выбранных ахроматов (F1 ближе всего к объекту, F2 ближе всего к камере). Диапазон основного увеличения всей линзы составляет от (2F2/F1) до (0,5F2/F1). Рабочее расстояние определяется задним фокусным расстоянием (BFL) объектива1. Расстояние до изображения определяется задним фокусным расстоянием объектива2 (обратите внимание, что расстояние между датчиком камеры и плечом резьбы на камере с C-креплением составляет 17,5 мм). Длина трубки между камерой и объективом2 достигается за счет использования трубок C-Mount и/или фокусирующего узла. Общая необходимая длина трубы равна BFL объектива2 плюс толщина края объектива2 минус 21,42 мм. (это приближение, без учета прогиба объектива). Ахроматы размещаются так, чтобы более острая кривизна была обращена к модулю масштабирования. Кроме того, прилагаемое стопорное кольцо можно использовать для размещения фильтра диаметром 12,5 мм перед объективом1.
Применения: подходит для проверки, измерения и создания прототипов при различных увеличениях и рабочих расстояниях.
Монтаж: Кольцевой зажим C-Mount (№ 52-930) присоединяется к удлинительным трубкам C-Mount, обеспечивая стандартный монтаж ¼-20. Для точной регулировки рабочего расстояния рекомендуется наш резьбовой механизм грубой и точной регулировки ¼-20 (#54-794).
Подсветка: рекомендуется кольцевая лампа (#54–175).
