Руководство по выбору расширителя пучка
Во многих лазерных приложениях расширители пучка являются важным компонентом оптической системы. Они чаще всего используются для уменьшения расходимости или для создания меньших размеров конечного сфокусированного пятна за счет расширения пучка перед конечным фокусирующим элементом. Они также используются для увеличения диаметра пучка, что снижает плотность мощности или облегчает юстировку.
Выбор правильного расширителя пучка может стать непростой задачей из-за множества доступных опций. В таблице ниже приведены рекомендации по выбору расширителя пучка Edmund Optics®, который лучше всего подходит для конкретного приложения.
Величина увеличения пучка:
|
Серия |
Величина увеличения |
|||||||||||
|
1X |
1.5X |
2X |
3X |
4X |
5X |
6X |
7X |
8X |
10X |
15X |
20X |
|
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
|
|
+ |
+ |
+ |
|
+ |
|
+ |
|
+ |
|
+ |
|
|
|
+ |
+ |
+ |
|
+ |
|
+ |
|
+ |
|
+ |
|
|
|
|
|
+ |
|
+ |
|
|
|
+ |
+ |
+ |
|
|
|
|
|
+ |
|
+ |
|
|
|
+ |
|
|
|
|
|
|
|
+ |
|
+ |
|
|
|
+ |
|
|
|
|
Переменная |
|
|
|
|
|
|
|
|
||||
|
|
|
Переменная |
|
|
|
|||||||
Технические характеристики:
|
Серия |
Расчетная длина волны (нм) |
Переданный волновой фронт, P-V |
Входное отверстие (мм) |
Крепление |
Механизм фокусировки |
Цена за штуку |
|
355, 532, 1064 |
λ/4 @ DWL |
3.5 – 5 |
M22 x 0.75 |
Нет |
$ |
|
|
266, 355, 532, 1064 |
λ/10 @ DWL |
7.5 – 10 |
M30 x 1 |
Вращающаяся оптика |
$$ |
|
|
250 – 532, |
λ/10 @ DWL |
4.5 – 10 |
M30 x 1 |
Вращающаяся оптика |
$$ |
|
|
633 |
λ/4 @ DWL |
2 |
C-Mount |
Невращающаяся оптика |
$$$ |
|
|
532, 1064 |
λ/10 @ DWL |
8 – 11 |
C-Mount |
Невращающаяся оптика |
$$$$ |
|
|
260 – 365, |
λ/10 @ DWL |
8 – 11 |
C-Mount |
Невращающаяся оптика |
$$$$ |
|
|
266, 355, 532, 1064, |
λ/4 @ DWL |
10 – 15 |
C-Mount |
Невращающаяся оптика |
$$$$$ |
Первым шагом является определение того, требуется ли фиксированное или переменное увеличение. Для приложений с переменным увеличением Edmund Optics предлагает расширители пучка с переменным увеличением исследовательского класса (RVBX).
Для приложений с фиксированным увеличением сначала необходимо определить длину волны лазера, входную апертуру и требуемые характеристики передаваемого волнового фронта. Для чувствительных к стоимости приложений с длинами волн Nd:YAG, Edmund Optics предлагает расширители пучка Scorpii Nd:YAG. Эти расширители пучка имеют полностью фиксированную оптическую конструкцию и обеспечивают характеристики с ограничениями по дифракции для основных длин волн Nd:YAG лазеров, первой и второй гармоник.
Для приложений, где требуется регулировка расхождения для коллимации сходящихся или расходящихся входных лучей, или в качестве альтернативы, для создания управляемого, слегка сходящегося или расходящегося выходного пучка, оптимальным выбором являются фиксированные расширители пучка Vega и Draconis. Для длин волн Nd:YAG лазера идеальными вариантами являются расширители пучка Vega и расширители пучка Draconis. Расширители пучка Vega предлагают отличное соотношение цены и качества, характеристики λ/10, покрытия для длин волн Nd:YAG до четвертой гармоники и входные отверстия до 10 мм. По сравнению с расширителями пучка Vega расширители пучка Draconis являются лучшим вариантом благодаря невращающейся оптике и большей апертуре.
Расширители пучка Arcturus HeNe разработаны специально для использования с гелий-неоновыми лазерами и оснащены невращающейся оптикой с регулировкой расхождения. Обе широкополосные версии Vega и Draconis предназначены для широкополосного использования, предлагая выбор широкополосных покрытий, охватывающих 260 - 2100 нм, и производительность λ/10 на расчетной длине волны, при этом ключевое различие между двумя семействами заключается в вращающемся и невращающемся механизме регулировки расходимости.

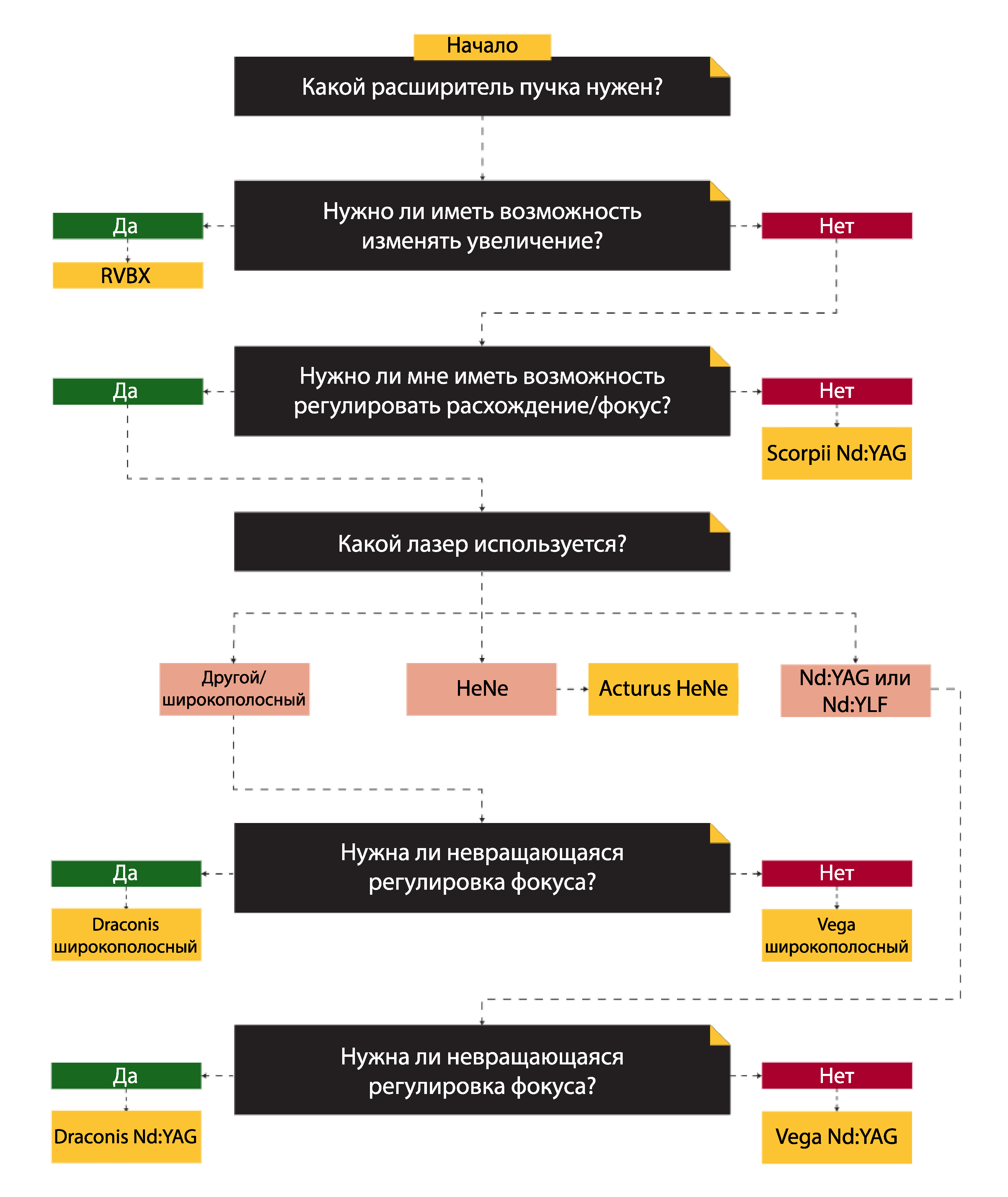

В приведенной ниже блок-схеме представлен визуальный метод определения того, какой расширитель пучка Edmund Optics соответствует требованиям конкретного приложения.
