Шайбы: их использование с оптомеханикой
Головка стандартного винта ненамного больше наружного диаметра резьбы. Например, винт 1/4-20 имеет диаметр головки от 0.365" до 0.375", а диаметр отверстия для резьбы составляет 0.264".
Когда винт затягивается непосредственно через сквозное отверстие для закрепления устройства, усилие прикладывается к краю сквозного отверстия, часто врезаясь в материал.
Диаметр шайбы на 35% больше диаметра головки болта. Это приводит к более чем шестикратному увеличению площади перекрытия выреза в основании ВА2. Распределяя усилие болта по большей площади, шайба помогает предотвратить вдавливание в этот вырез.
Как только материал деформируется навсегда, головка винта захочет лечь обратно в вдавленный паз, тем самым перемещая устройство обратно в это место при попытке выполнить точную настройку.
Устройство с круглым сквозным отверстием не предназначено для перемещения вокруг винтовой резьбы, поэтому не ожидается, что деформация будет проблемой.

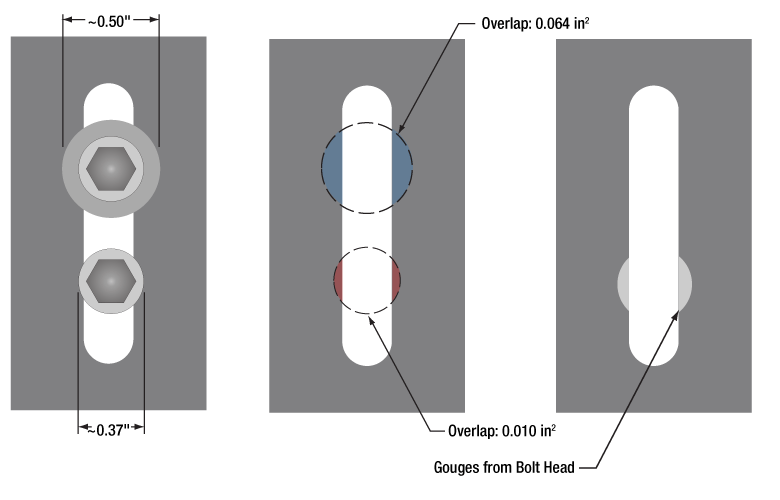

Однако прорезь должна обеспечивать возможность крепления устройства в любом месте по длине на весь срок службы детали. Использование шайбы распределяет усилие у края прорези, чтобы уменьшить вероятность деформации прорези и продлить срок службы детали. Рисунок выше иллюстрирует разницу, которую может сделать шайба. Площадь контакта между прорезью основания ВА2 и винтом с головкой диаметром 0.27" составляет 0.010 дюйма2. При использовании шайбы диаметром 0.5" площадь контакта составляет 0.064 дюйма2, что более чем в шесть раз больше.
У шайбы Thorlabs две различающиеся стороны. Одна сторона плоская и шероховатая, а другая изогнутая и полированная. Изогнутой и полированной стороной следует располагать устройство, имеющее анодированную поверхность.

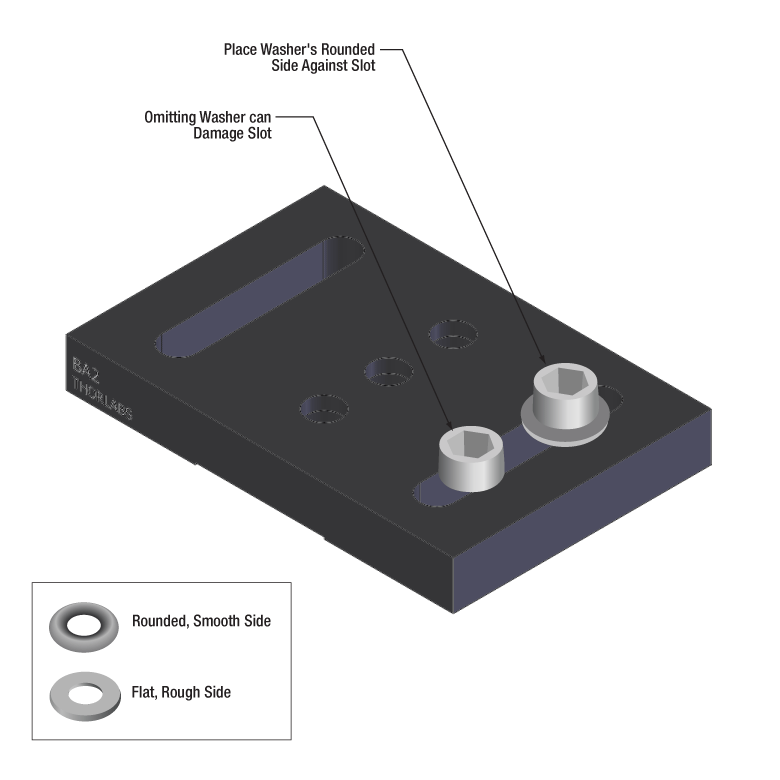

Нужно установить шайбы перед тем, как вставлять болты в прорези, чтобы защитить ее от повреждений. Закругленная гладкая сторона шайбы должна упираться в деталь, а шероховатая плоская сторона должна соприкасаться с головкой болта. Гладкая поверхность легко перемещается по анодированной поверхности, не повреждая ее. Проиллюстрирована база ВА2.
Когда винт затягивается, головка винта может заставить шайбу вращаться против анодированного покрытия.
