Как выбрать волновую пластину. Рекомендации Thorlabs
Компания Thorlabs предлагает ахроматические, суперахроматические волновые пластины нулевого порядка (как волновые пластины без оправы, так и в оправе), волновые пластины низких порядков и множественного порядка (с одной длиной волны и с двумя длинами волн) с фазовым сдвигом λ/4 или λ/2.
Ахроматические волновые пластины обеспечивают задержку фазы, которая относительно не зависит от длины волны в широком спектральном диапазоне, а суперахроматические волновые пластины обеспечивают фазовую задержку почти полностью независимо от длины волны в гораздо более широком диапазоне, чем ахроматические волновые пластины. Напротив, волновые пластины нулевого и множественного порядка обеспечивают фазовый сдвиг, который сильно зависит от длины волны. Ахроматические волновые пластины компании доступны с рабочими диапазонами: 260 - 410 нм, 350 - 850 нм, 400 - 800 нм, 690 - 1200 нм и 1100 - 2000 нм. А также суперахроматические волновые пластины для диапазонов 310–1100 нм и 600–2700 нм.
Волновые пластины нулевого порядка сконструированы таким образом, что создаваемый фазовый сдвиг составляет ровно четверть или половину волны. Они предлагают значительно меньшую зависимость от температуры и длины волны, чем волновые пластинки многих порядков. Кварцевые полуволновые и четвертьволновые пластины нулевого порядка состоят из двух волновых пластин, уложенных друг на друга, причем быстрая ось одной совмещена с медленной осью другой для достижения характеристик нулевого порядка. Волновые пластины нулевого порядка Thorlabs доступны для ряда дискретных длин волн от 266 нм до 2020 нм. Полимерные полуволновые и четвертьволновые пластины нулевого порядка состоят из тонкого слоя жидкокристаллического полимерного замедляющего материала, зажатого между двумя стеклянными пластинами, и доступны с дискретными длинами волн от 405 до 1550 нм. Кварцевые волновые пластины нулевого порядка обеспечивают лучшую точность задержки и более низкую отражательную способность, в то время как волновые пластины нулевого порядка из LCP дают меньшее уменьшение задержки при больших AOI. Кроме того, Thorlabs также предлагает телекоммуникационные волновые пластины нулевого порядка без оправы для приложений WDM.

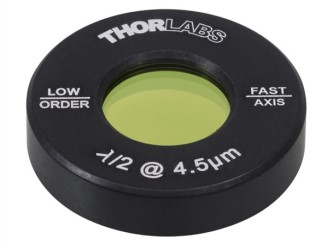

Волновые пластины MIR изготовлены из цельного куска высококачественного фторида магния и обеспечивают четвертьволновую или полуволновую задержку при 2.5 мкм, 3.5 мкм, 4.0 мкм, 4.5 мкм или 5.3 мкм. Свет, проходящий через эти волновые пластины, будет претерпевать небольшое количество полных или частичных сдвигов длины волны (также называемых порядком или m) в дополнение к дробной расчетной задержке. Это отличается от настоящих волновых пластин нулевого порядка и многоуровневых волновых пластинок, которые не претерпевают никакого сдвига или большого количества сдвигов, соответственно. Конструкция пластин низкого порядка поддерживает характеристики, близкие к истинному нулевому порядку, что делает их хорошей альтернативой истинным волновым пластинам нулевого порядка. Подложка из одинарного фторида магния также тоньше по сравнению с конструкцией нулевого порядка, которая объединяет две волновые пластины множественного порядка, что делает пластины низкого порядка хорошо подходящими для приложений, чувствительных к дисперсии.
Волновые пластины множественного порядка изготавливаются таким образом, что задержка светового пути претерпевает определенное количество сдвигов на полную длину волны (также называемых порядком или m) в дополнение к дробному расчетному замедлению. По сравнению с их аналогами нулевого порядка, запаздывание волновых пластин множественного порядка более чувствительно к изменениям длины волны и температуры. Однако они являются более экономичным решением для многих приложений, где повышенная чувствительность не является проблемой. Волновые пластины множественного порядка доступны для ряда дискретных длин волн от 405 до 1550 нм. Thorlabs также предлагает двухволновые волновые пластины множественного порядка, предназначенные для использования как на длине волны 532 нм, так и на длине волны 1064 нм.
Сравнение круглых волновых пластин нулевого порядка:
|
Материал |
Кварц |
Жидкокристаллический полимер |
|
Размеры |
Ø1/2" и Ø1" |
1/2", Ø1" и Ø2" |
|
Версия в оправе |
Да |
Да |
|
Задержки |
λ/4 и λ/2 |
λ/4 и λ/2 |
|
Точность задержки |
<λ/300 |
<λ/100 |
|
Качество поверхности |
20 - 10 Scratch-Dig |
60 - 40 Scratch-Dig |
|
Покрытие |
V Coat |
Широкополосное просветляющее покрытие |
|
Отражение покрытия (на каждой поверхности) |
0.25% |
0.5% в среднем |
