Руководство по выбору пластин блока фиксации волокна в системах обработки оптоволокна Thorlabs

19 мар 2021

Пластины блока фиксации волокна, которые предназначены для удержания волокон различного размера в скалывателе волокон Thorlabs Vytran LDC450B, необходимо приобретать отдельно. Нижние пластины имеют V-образные канавки для фиксации волокна, в то время как каждая верхняя пластина имеет с плоскую поверхность углублением, которая прижимает волокно к V-образной канавке в нижней пластине. Каждая верхняя и нижняя пластины продаются отдельно, поскольку диаметр волокна, зажатого левым и правым блоками фиксации, может быть разным. Для работы скалывателя LDC450B требуются одна верхняя пластина и одна нижняя пластина.

В приведенной ниже таблице указаны максимальные и минимальные диаметры, используемые при различных комбинациях верхних и нижних пластин. Она также показывает, насколько велико будет смещение волокна для рекомендуемых комбинаций верхней и нижней пластин. Необходимо знать, что внешний диаметр волокна может соответствовать оболочке, покрытию или буферу волокна. Если одна сторона волокна бракованная, то желательно зажать оболочку этого участка, за исключением особых случаев (таких как некруглое волокно), где покрытие или буфер могут быть предпочтительнее. Исправные участки волокна, всегда следует зажимать в месте покрытии или буфере, чтобы не повредить стекло. Это может потребовать использования разных наборов пластин в левом и правом фиксирующих блоках. В этом случае важно минимизировать разницу в смещениях, вносимых левым и правым наборами пластин при попытке получить перпендикулярные плоские сколы.

Выбор пластин блока фиксации волокна

Выбрать нижнюю пластину, которая наиболее точно соответствует диаметру волокна.

Пример: для волокна Ø800 мкм пластина VHD750 является наиболее подходящей, так как она всего на 50 мкм меньше.

Выбрать совместимую верхнюю пластину на основе диапазона диаметров волокна, указанного в каждой ячейке.

Пример: для волокна Ø800 мкм из шага 1 зеленая ячейка находится в столбце канавок 750 мкм для верхней пластины VHA05, имеющей две канавки. Цифры, указанные в зеленой ячейке, показывают, что эта комбинация вставок подходит для волокон диаметром от 728 до 963 мкм. Выбранное волокно Ø800 мкм находится в этом диапазоне, так что это правильный выбор. Есть несколько других вариантов, которые так же подходят для волокна Ø800 мкм, но зеленая заливка в таблице указывает, что канавка 750 мкм в VHA05 обеспечивает наилучшую посадку.

Вторая строка чисел в каждой ячейке показывает диапазон смещений, допустимых для любой данной комбинации верхней и нижней пластин. При выборе пластин для правого и левого блоков фиксации волокна необходимо минимизировать смещения между парами пластин на каждой стороне.

Пример: если выбрать нижнюю пластину VHD750 и канавку Ø750 мкм в верхней пластине VHA05, то возможно использовать волокно размером всего 728 мкм, и в этом случае центр волокна будет находиться на 23 мкм ниже поверхности нижней пластины. Также можно зажать волокно размером 963 мкм, в этом случае центр волокна находится бы на 213 мкм выше поверхности нижней вставки. Нужно интерполировать значения, чтобы найти смещение, которому подвергается наше гипотетическое волокно размером 800 мкм, но оказывается, что в V-образной канавке 60° смещение равно разнице диаметров. В примере это означает, что центр выбранного волокна будет находиться на 50 мкм выше поверхности нижней пластины, поскольку оно на 50 мкм больше, чем волокно, для которого была разработана нижняя пластина (800-750 = 50).

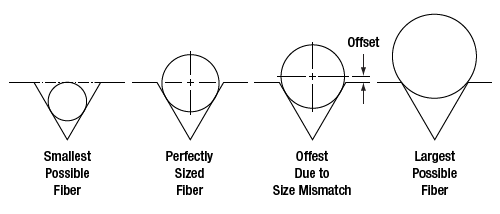

Подбор подходящей V-образной канавки под определенный размер волокна

Пластины, предназначенные для волокон меньше Ø1000 мкм, имеют вакуумные отверстия, которые при использовании с системой Vytran, включающей вакуумный насос для блоков фиксации волокна, могут способствовать выравниванию небольших волокон внутри канавки. LDC450B не включает в комплект вакуумный насос и, следовательно, не использует эту функцию. Вставки с вакуумными отверстиями обозначены надстрочным индексом «b» в таблице ниже.

Таблица выбора пластин блока фиксации волокна:

Модель		VHA00^a		VHA05^a		VHA10^a		VHA15^a		VHA20^a		VHA25	VHA30
Допустимый диаметр (номинальный)		≤320 мкм	400 мкм	500 мкм	750 мкм	1000 мкм	1250 мкм	1500 мкм	1750 мкм	2000 мкм	2250 мкм	2500 мкм	3000 мкм
Модель	Допустимый диаметр (номинальный)	мин / макс диаметр волокна (мкм) мин / макс смещение волокна (мкм)
VHD160^b или VHF160^b,c	160 мкм	112 / 208 -49 / 48	-	-	-	-	-	-	-	-	-	-	-
VHD250^b или VHF250^b,c	250 мкм	177 / 320 -73 / 69	275 / 323 25 / 74	-	-	-	-	-	-	-	-	-	-
VHD400^b или VHF400^b,c	400 мкм	279 / 519 -122 / 119	377 / 517 -23 / 117	410 / 519 -9 / 119	-	-	-	-	-	-	-	-	-
VHD500^b или VHF500^b,c	500 мкм	346 / 592 -153 / 93	447 / 647 -53 / 147	476 / 711 -24 / 211	560 / 795 61 / 296	-	-	-	-	-	-	-	-
VHD750^b или VHF750^b,c	750 мкм	516 / 759 -234 / 9	617 / 970 -132 / 221	643 / 878 -107 / 128	728 / 963 -23 / 213	812 / 1047 62 / 297	-	-	-	-	-	-	-
VHE10^a	1000 мкм	-	-	773 / 1008 -172 / 63	858 / 1093 -88 / 147	943 / 1178 -3 / 232	1036 / 1271 90 / 325	-	-	-	-	-	-
VHE10^a	1250 мкм	-	-	-	1034 / 1269 -176 / 59	1119 / 1354 -91 / 144	1212 / 1447 2 / 237	1288 / 1523 78 / 313	-	-	-	-	-
VHE15^a	1500 мкм	-	-	-	-	1280 / 1515 -172 / 63	1373 / 1608 -79 / 156	1449 / 1684 -2 / 233	1534 / 1769 82 / 314	-	-	-	-
VHE15^a	1750 мкм	-	-	-	-	-	1534 / 1770 -159 / 76	1611 / 1846 -83 / 152	1695 / 1930 2 / 237	1772 / 2007 78 / 313	-	-	-
VHE20^a	2000 мкм	-	-	-	-	-	-	1787 / 2022 -171 / 64	1871 / 2106 -86 / 149	1947 / 2183 -10 / 225	2032 / 2267 74 / 309	-	-
VHE20^a	2250 мкм	-	-	-	-	-	-	-	2033 / 2268 -167 / 68	2109 / 2344 -91 / 144	2193 / 2429 -6 / 229	2278 / 2513 78 / 313	-
VHE25	2500 мкм	-	-	-	-	-	-	-	-	2270 / 2505 -172 / 64	2355 / 2590 -87 / 148	2439 / 2675 -2 / 233	2609 / 2844 167 / 402
VHE30	3000 мкм	-	-	-	-	-	-	-	-	-	2692 / 2944 -256 / -4	2777 / 3029 -171 / 81	2946 / 3198 -2 / 250

Примечания:

a. Эти пластины имеют две канавки, по одной с каждой стороны, каждая из которых вмещает различный диапазон размеров волокон, за исключением VHA00, у которого с одной стороны плоская поверхность, которую можно использовать для зажима волокон самого маленького размера.

b. Эти нижние пластины имеют вакуумные отверстия для помощи в выравнивании мелких волокон при использовании с системой Vytran, которая включает в себя вакуумный насос для блоков фиксации волокон. Скалыватель LDC450B не имеет вакуумного насоса.

c. Это подвижные пластины. При использовании с передаточным зажимом VHT1 они позволяют переносить волокно между совместимыми станциями зачистки, очистки, скалывания, сварки и сужения без потери регистрации положения конца волокна относительно краев фиксирующего волокна блока.

Сборка и установка блока фиксации волокна

После того, как выбрана подходящая пластина для фиксации оптоволокна определенного диаметра, оптоволоконные пластины необходимо установить в блоки фиксации, как показано на видео ниже слева. Стандартные пластины должны оставаться установленными в системе при обработке волокон одного размера, в то время как подвижные пластины используются для перемещения волокна с одной совместимой системы Vytran на другую между различными этапами обработки. Подвижные пластины состоят из нижней пластины блока фиксации волокна, зажима для переноса волокна и графитовых V-образных канавок, которые требуют сборки, как показано на видео ниже справа.

Руководство по выбору пластин блока фиксации волокна для Vytran FPS300

Пластины блока фиксации волокна, которые предназначены для удержания волокон различного размера в системе подготовки волокна Thorlabs Vytran FPS300, необходимо приобретать отдельно. Нижние пластины имеют V-образные канавки для фиксации волокна, в то время как каждая верхняя пластина имеет с плоскую поверхность углублением, которая прижимает волокно к V-образной канавке в нижней пластине. Каждая верхняя и нижняя пластины продаются отдельно, поскольку диаметр волокна, зажатого левым и правым блоками фиксации, может быть разным. Для работы FPS300 требуются одна верхняя пластина и одна нижняя пластина.

В приведенной ниже таблице указаны максимальные и минимальные диаметры, используемые с различными нижними пластинами. Во время процессов зачистки и очистки волокно всегда должно быть прижато к покрытию или буферному слою, чтобы не повредить стекло.

Существуют два вида нижних пластин. Стандартные пластины серии VHD, они короче по длине и отлично подходят при использовании FPS300 в качестве автономного устройства. Подвижные пластины VHF длиннее, так что конец выступает за блок фиксации волокна. Это обеспечивает достаточно места для размещения зажима для переноса VHT1 на конце пластины, позволяя перемещать нижнюю пластину, зажим и волокно между другими системами Vytran® без непосредственного контакта с волокном.

Все пластины с V-образной канавкой, совместимые с FPS300, имеют вакуумные отверстия, предназначенные для помощи в выравнивании небольших волокон внутри канавки. FPS300 имеет внутренний вакуумный насос, который обеспечивает небольшую фиксацию через эти отверстия, удерживая мелкие волокна на месте при опускании зажимов.

Выбор пластин блока фиксации волокна

1. Сначала необходимо выбрать нижнюю пластину, которая наиболее точно соответствует диаметру волокна.

Пример: для волокна Ø200 мкм пластина VHD160 или VHF160 является наиболее подходящей, так как она всего на 40 мкм меньше необходимого. Следующий больший размер - 250 мкм, что на 50 мкм больше.

2. Нижний набор чисел в каждой ячейке показывает диапазон смещений, которые допустимы для любой данной комбинации верхней и нижней пластин.

Пример: если выбрать нижнюю пластину VHD160 и верхнюю VHA00, можно использовать волокно размером всего 112 мкм, и в этом случае центр волокна будет находиться на 49 мкм ниже поверхности нижней пластины. В качестве альтернативы можно зажать волокно размером до 208 мкм, и в этом случае центр волокна будет находиться на 48 мкм выше поверхности нижней вставки. Нужно интерполировать значения, чтобы найти смещение, которому подвергается наше гипотетическое волокно размером 200 мкм, но оказывается, что в V-образной канавке 60° смещение равно разнице диаметров. В примере это означает, что центр выбранного волокна будет находиться на 40 мкм выше поверхности нижней пластины, поскольку оно на 40 мкм больше, чем волокно, для которого была разработана нижняя пластина (200 - 160 = 40).

Таблица выбора пластин блока фиксации волокна:

Модель		VHA00a
Допустимый диаметр (номинальный)		≤320 мкм	400 мкм
Модель	Допустимый диаметр (номинальный)	мин / макс диаметры волокна (мкм) мин / макс смещение волокна (мкм)
VHD080	80 мкм	57 / 100 -23 / 21	-
VHD125	125 мкм	88 / 161 -37 / 36	-
VHD160 или VHF160b	160 мкм	112 / 208 -49 / 48	-
VHD250 или VHF250 b	250 мкм	177 / 320 -73 / 69	275 / 323 25 / 74
VHD400 или VHF400 b	400 мкм	279 / 519 -122 / 119	377 / 517 -23 / 117

Примечания:

a. VHA00 – двусторонняя пластина. Одна сторона имеет плоскую поверхность для дополнительной силы зажима при закреплении волокна самого маленького диаметра, а другая имеет плоскую поверхность с углублением, так что волокна с покрытием до Ø400 мкм могут быть крепко зафиксированы.

b. Это подвижные пластины. При использовании с зажимом для переноса VHT1 они позволяют переносить волокно с FPS300 на системы скалывания, очистки, сварки и сужения без потери регистрации положения конца волокна относительно краев блока фиксации волокна.
