Оптический трансивер Hamamatsu: Новый этап в развитии: Передача данных в свободном пространстве для вращающихся соединений становится проще и эффективнее

В условиях развития Индустрии 4.0, когда скорость, эффективность и надежность передачи данных приобретают первостепенное значение, а количество датчиков и исполнительных механизмов в робототехнике постоянно растет, бесперебойный обмен информацией становится необходимостью.

Несмотря на зависимость промышленности от обмена данными в реальном времени, передача информации через вращающиеся соединения представляет собой сложную задачу для инженеров. Традиционно для этого применяются токосъемные кольца, однако они имеют ряд ограничений, включая необходимость частого обслуживания, чувствительность к электромагнитным помехам и быстрый износ, особенно при скоростях вращения свыше 1000 об/мин. В таких условиях токосъемные кольца часто оказываются ненадежными, что делает оптическую передачу данных оптимальным решением. Развитием в этой области стало создание волоконно-оптических вращающихся соединений (FORJ), которые используют пластиковые оптические волокна (POF) для передачи данных посредством света.

Компания Hamamatsu совершила прорыв, отказавшись от применения оптических волокон и разработав инновационное решение, способное кардинально изменить подход к передаче данных во вращающихся соединениях. Новейший оптический трансивер P16548-01AT от Hamamatsu Photonics идеально подходит для оптической передачи данных в свободном пространстве.

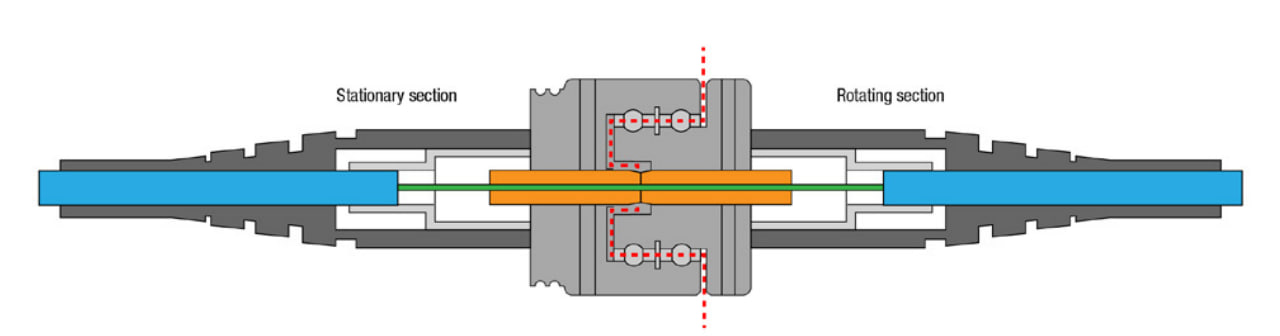

Схема волоконно-оптического вращающегося соединения (FORJ)

Эволюция оптической передачи данных в свободном пространстве

Основываясь на технологии FORJ, оптическая передача данных в свободном пространстве представляет собой значительную эволюцию. В отличие от FORJ, которая полагается на оптические волокна, оптическая передача данных в свободном пространстве устраняет необходимость в этих хрупких компонентах. Это усовершенствование обеспечивает еще большую надежность и долговечность, поскольку отсутствуют волокна, которые могут сломаться или деградировать со временем.

Оптический трансивер P16548-01AT от Hamamatsu

Основные характеристики оптического трансивера Hamamatsu

Оптический трансивер P16548-01AT нового поколения оснащен интегрированным передатчиком и приемником. В качестве передатчика используется 850-нм VCSEL-излучатель, управляемый специализированной микросхемой (IC) с функцией термокомпенсации, что обеспечивает стабильную связь. Приемник построен на базе PIN-фотодиода и микросхемы обработки сигнала, что гарантирует высокую скорость передачи данных. Компактный размер корпуса (6,7 x 7,6 x 5,9 мм) делает этот трансивер оптимальным решением для устройств с ограниченным пространством.

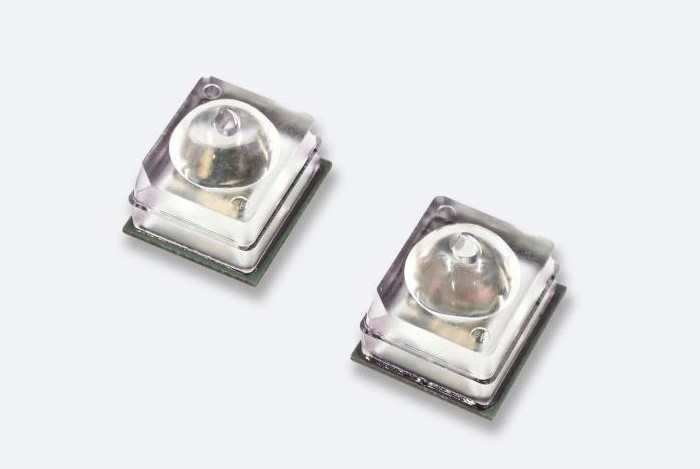

Общий вид продукта P16548-01AT

Соединение двух этих трансиверов, прикрепленных к взаимно вращающимся соединениям, обеспечивает:

• Двунаправленную полнодуплексную связь: Обеспечивает эффективную и одновременную двустороннюю передачу данных в свободном пространстве;
• Расстояние связи: В диапазоне от 25 мм до 100 мм;
• Высокоскоростную передачу данных: От 100 Мбит/с до 1,25 Гбит/с;
• Стабильную связь: Даже во время непрерывного вращения на 360°;
• Рабочую температуру: Диапазон от -40°C до +85°C.

Потенциальные области применения P16548-01AT

Разработанный для обеспечения передачи данных между платами на короткие расстояния, P16548-01AT гарантирует высокоскоростную передачу сигналов и электромагнитную изоляцию для компактных установок. Будучи безволоконным и без разъемов, он экономит ценное пространство в различных областях применения, таких как:

Удовлетворение требованиям Индустрии 4.0

Индустрия 4.0 продолжает стимулировать автоматизацию и объединение в сеть машин и оборудования, а объем обрабатываемых данных растет в геометрической прогрессии. Оптический трансивер Hamamatsu разработан для удовлетворения этих требований, обеспечивая максимальную эффективность и время безотказной работы. Его конструкция обеспечивает надежный контроль в реальном времени даже в самых сложных условиях, таких как заводы по розливу, аттракционы в парках развлечений и промышленные роботы.

Почему стоит выбрать Hamamatsu Photonics?

Компания Hamamatsu Photonics – признанный лидер в области фотонных технологий, чья репутация основана на строгом контроле качества, высокой надежности и стремлении к постоянному совершенствованию. Их передовой оптический трансивер соответствует этим принципам, демонстрируя выдающуюся производительность и надежность. Используя новейшие технологии, он предлагает бесконтактное решение, исключающее износ и превосходящее традиционные токосъемные кольца. Благодаря возможности адаптации под конкретные нужды, будь то оптимизация передачи данных в ветряных электростанциях или обеспечение стабильной работы радиолокационных систем с вращающимися антеннами, оптический трансивер P16548-01AT представляет собой идеальный выбор для современных промышленных задач.
