FAQ: интерферометры Nireos
1. Можно ли уменьшить ширину спектральной полосы для уменьшения времени измерения?
Нет, благодаря используемому подходу преобразования Фурье нет компромисса между рабочим спектральным диапазоном и временем измерения. Следовательно, Вы не можете сэкономить время за счет уменьшения интересующей вас спектральной полосы пропускания. Фактически, на время измерения влияет спектральное разрешение, которого Вы хотите достичь, то есть чем выше спектральное разрешение, тем дольше сканирование интерферометром и, следовательно, время измерения.
2. Может ли GEMINI выбрать конкретный спектральный диапазон?
Нет, GEMINI не действует как монохроматор, поэтому невозможно выбрать одну длину волны на выходе, учитывая широкий спектр на входе.
Интерферометр GEMINI всегда передает весь спектр падающего в него света, вводя спектральную модуляцию с периодом, который зависит от задержки интерферометра. Подробнее о принципе работы устройства смотрите в этом видео.
3. Работает ли GEMINI с когерентными (например, лазерами) или некогерентными (например, лампы, флуоресцентные образцы) источниками света?
Интерферометр GEMINI может работать в обоих случаях с одним и тем же программным обеспечением и оптической юстировкой.
4. Могу ли я проводить эксперименты с ультракороткими лазерными импульсами с помощью GEMINI?
Если GEMINI размещается «после образца» (т.е. когда свет уже взаимодействует с образцом), то его можно использовать с ультракороткими лазерными импульсами, поскольку это не влияет на временное разрешение вашего эксперимента.
Вместо этого, если вам нужно использовать интерферометр «до образца», то GEMINI-2D является наиболее подходящим устройством. Например, GEMINI-2D используется в двумерной электронной спектроскопии (2DES), в которой он создает две копии ультракоротких импульсов накачки с точным контролем дисперсии.
5. Как выбрать наиболее подходящую версию GEMINI для моего прибора?
- Спектральный охват
Стандартная модель GEMINI охватывает диапазон от 250 до 2300 нм. Существует возможность модернизации для покрытия гораздо более широкой области (250–3500 нм). По запросу GEMINI может быть настроен для работы в диапазоне от 500 до 4200 нм. Более того, в настоящее время NIREOS разрабатывает специальную версию GEMINI, которая может работать до 15 мкм.
- Скорость
Вы можете выбрать одну из двух версий драйвера, который контролирует относительную задержку между двумя сгенерированными копиями света («стандартная» и «высокопроизводительная - ВП»). По сравнению со стандартным контроллером, версия ВП гарантирует более высокую скорость сканирования (до 5 раз быстрее: обычно это занимает 15-20 миллисекунд на шаг в режиме пошагового сканирования) и гораздо более высокую точность и стабильность в относительной задержке (порядка 1 аттосекунды, что более чем в 1000 раз лучше оптического цикла видимого света). Это в конечном итоге приводит к гораздо лучшему соотношению сигнал/шум в полученном спектре сигнала.
Когда GEMINI соединяется с детекторами SPAD, APD или PMT и системами TCSPC для обнаружения очень слабых сигналов с временным разрешением, NIREOS всегда рекомендует использовать версию ВП.
- Спектральное разрешение
Вы можете выбрать одну из двух версий (S, L) с разным спектральным разрешением:
Обратите внимание, что это минимально достижимое спектральное разрешение для каждой версии; если иногда Вам не нужно такое хорошее спектральное разрешение, Вы можете выполнять более короткие и, следовательно, более быстрые сканирования (эти параметры можно легко выбрать с помощью программного обеспечения) и получить более низкое спектральное разрешение.
6. Как связать GEMINI с модулями системы счета одиночных фотонов с корреляцией по времени (TCSPC)?
Если вы заинтересованы в измерении флуоресценции с временным и частотным разрешением (TRES), компания Nireos может предоставить программное обеспечение, которое позволяет напрямую управлять как GEMINI, так и изображением с TCSPC, чтобы вы могли легко получить изображение TRES без каких-либо дополнительных усилий для установки. NIREOS сотрудничает с основными поставщиками модулей TCSPC, и их программное обеспечение совместимо с большинством доступных модулей TCSPC на рынке.
7. Есть ли специальное программное обеспечение? Как оно работает?
GEMINI поставляется вместе с программным Plug & Play обеспечением, которое позволяет легко управлять устройством, собирать интересующие данные и получать откалиброванный спектр света. Программное обеспечение имеет открытый доступ и описано в подробном руководстве пользователя, поэтому пользователь может свободно изменять его в соответствии со своими потребностями. Более того, команда NIREOS всегда готова помочь пользователю в настройке, если это необходимо. Программное обеспечение доступно на LabVIEW и Python.
8. Как работает оптическая юстировка?
Интерферометр GEMINI имеет чистую апертуру 10 мм, и свет внутри устройства распространяется в свободном пространстве. Самый эффективный способ использования GEMINI - пустить коллимированный пучок света в свободное пространство. Если используются оптические волокна, можно использовать оптоволоконные соединители до и/или после GEMINI.
Оптическая юстировка GEMINI проста, Вам просто нужно вставить его на пути прохождения луча в вашу установку. Имеются 2 отверстия (1 на входе и 1 на выходной поверхности) с переменным диаметром, чтобы облегчить юстировку в центре отверстия; после совмещения отверстия должны быть полностью открыты для обеспечения максимальной пропускной способности.
9. Какое обеспечивается спектральное разрешение?
Спектральное разрешение, обеспечиваемое интерферометром GEMINI, не является постоянным и зависит от длины волны (увеличивается с увеличением длины волны). Такое поведение обусловлено как подходом преобразования Фурье, так и двойным лучепреломлением, которое зависит от длины волны.

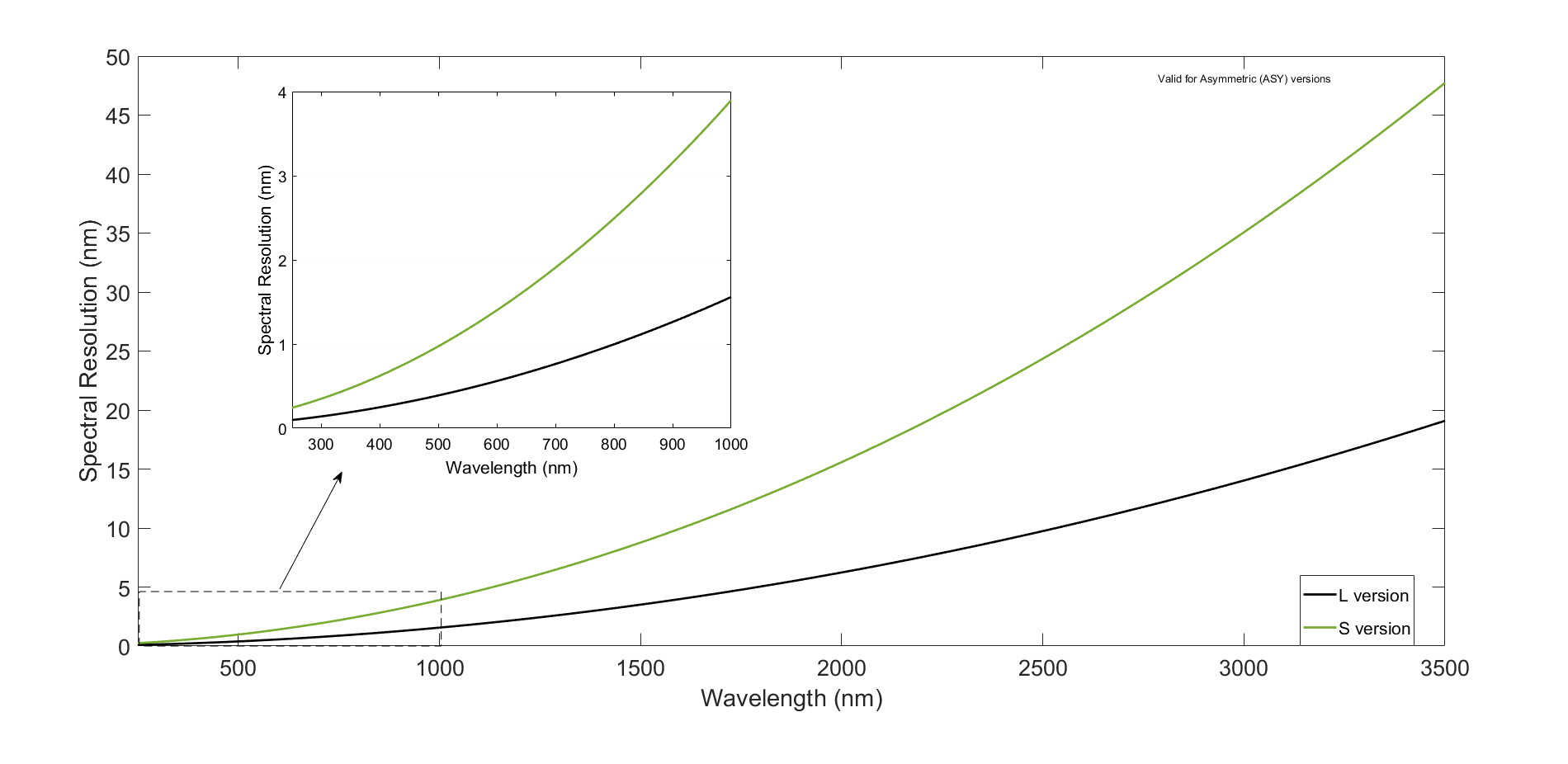

На приведенном выше графике показано наилучшее спектральное разрешение, достигаемое двумя стандартными версиями интерферометра GEMINI. Однако GEMINI предлагает клиентам возможность регулировать спектральное разрешение просто с помощью программного обеспечения: пользователь может даже решить выполнять более быстрые измерения с более низким спектральным разрешением. Изменение спектрального разрешения не влияет на пропускную способность устройства.
