Гиперспектральная камера Specim FX17 для автоматической сортировки твердых бытовых отходов
Компания «АКСАЛИТ» совместно с Уральским федеральным университетом (УрФУ) разработали оптический сепаратор WINGSBEE. WINGSBEE - программно-аппаратный комплекс для автоматической сортировки твердых бытовых отходов (ТБО) на основе гиперспектральной камеры Specim FX17.

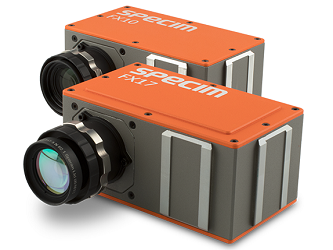

Гиперспектральная камера Specim FX17 - идеальное решение для сортировки различных материалов, в том числе разных типов цветного и прозрачного пластика. Данные камеры отличаются от аналогов в отрасли своей компактностью и высокой скоростью съемки. Технология линейного сканирования, используемая в камерах Specim FX17, позволяет осуществлять подсветку только одной узкой линии.

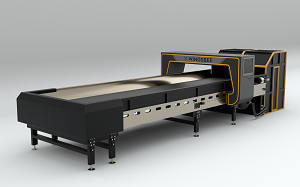

Рис.1. Оптический сепаратор WINGSBEE
|
|
|
Принцип работы
Технология WINGSBEE основана на определении материалов путем гиперспектрального анализа. Датчики сепаратора реагируют на отраженный свет в инфракрасном диапазоне и определяют материал ТБО. Сигнал подается на блок пневмоклапанов и в момент прохождения мусора над соответствующим клапаном, поток сжатого воздуха «отстреливает» фракцию из общего потока отходов. Разделённые потоки движутся дальше по технологической цепочке. Для разделения всего потока ТБО, сепараторы устанавливаются в качестве каскадного оборудования.

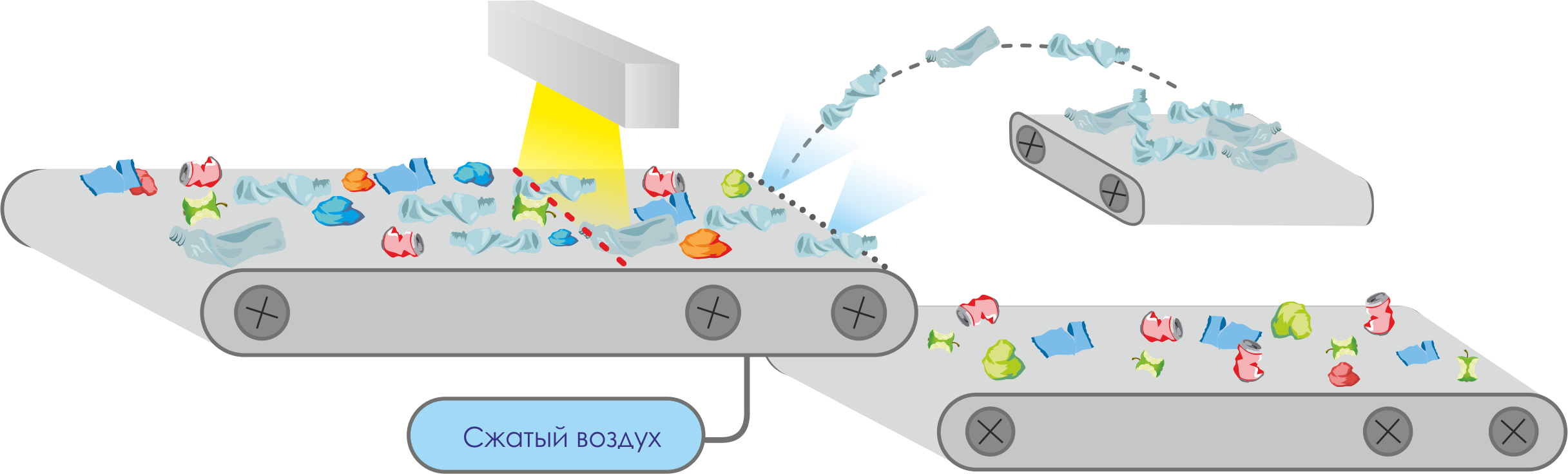

Рис.2. Принцип работы оптического сепаратора WINGSBEE
Cортируемый материал
Система анализа изображений позволяет распознать следующие виды материалов:
- Термопласты: ПЭТ, ПП, ПВХ, ПС ПВД, ЛПНП, ПНД, лотки, бутылки, гомо- и сополимеры, компрессионного или выдувного формования.
- Твердые коммунальные отходы: термопластические материалы, макулатура, картон, металлы.
- Строительный мусор: инертные материалы, дерево, термопластические материалы, металлы.
- Бумага: картон, макулатурная масса, смешенная бумага
- Органический мусор: органические материалы, посторонние примеси.
- Древесины: древесина, опилки
Технические характеристики оптического сепаратора WINGSBEE
|
Параметр |
Значение |
|
Разделение |
100 % разделение пластика* по видам (ПЭТ, ПВХ, ПП, ПС, полиэтилен высокой и низкой плотности) *после предварительной сортировки от других элементов ТБО |
|
Размер фракций |
Определение частиц от 10 до 300 мм |
|
Производительность |
2-8 т/ч |
|
Мощность |
Средняя потребляемая мощность - 8 кВт/ч |
|
Клапаны
|
От 216 до 324 клапанов со сжатым воздухом на ленте.
Расстояние между дюзами пневмоклапанов 30 мм.
Разъем для подключения воздуха – быстросъёмные |
|
Управление |
Система управления клапанами AXALIT
Подключение через USB 2.0 |
|
Анализ
|
Гиперспектральный метод оптического анализа. Программное обеспечение “AXALIT SOFT |
|
|
Гиперспектральный диапазон от 950 до 1700 нм.
224 спектральных линии.
Скорость съёмки до 15 000 кадров в секунду |
|
Освещение |
Галогеновое освещение 2000 Вт |
|
Стойкость |
Работоспособность при температурах до -10 оС |
|
Адаптация |
Сепаратор адаптирован под российский ТБО*
*Отсутствие первичной сортировки мусора пользователем |
|
Автоматизация |
Сортировочный процесс полностью автоматизирован |
