Датчики приближения Brightlaser на VCSEL лазерах - экономичное решение для модернизации Вашего продукта
Датчик приближения на основе VCSEL лазера в качестве излучателя имеет ряд преимуществ по сравнению с датчиком, использующим светодиоды или обычные лазеры. Системы на базе VCSEL технологии обеспечивают более простую интеграцию в систему пользователя, они более чувствительны и меньше подвержены воздействиям окружающего света. Кроме того, они характеризуются меньшим энергопотреблением.
Датчики приближения на основе VCSEL лазера
Преимущества:- Низкая цена; - Высокая производительность; - Малые габариты; - Простая интеграция; - Надежность. |
Применения:- Роботы для сферы услуг; - Локализация и планирование пути; - 3D моделирование; - Роботы пылесосы, автономная уборочная техника; - Детектирование и избегание препятствий. |
Датчик приближения в автоматических системах
Личная гигиена - это ключевой шаг к улучшению физического самочувствия. Однако общественное оборудование легко собирает микробы на поверхностях. Используя системы бесконтактного включения можно уменьшить количество вирусов и бактерий, попадающих в наш организм. Кроме того, оборудование для людей с ограниченными возможностями, имеющее автоматическую систему, например, автоматический пандус или противоударная сигнализация, сделает жизнь удобнее и безопаснее. Использование датчиков приближения Brightlasers может внести ощутимый вклад в улучшение общественной жизни.

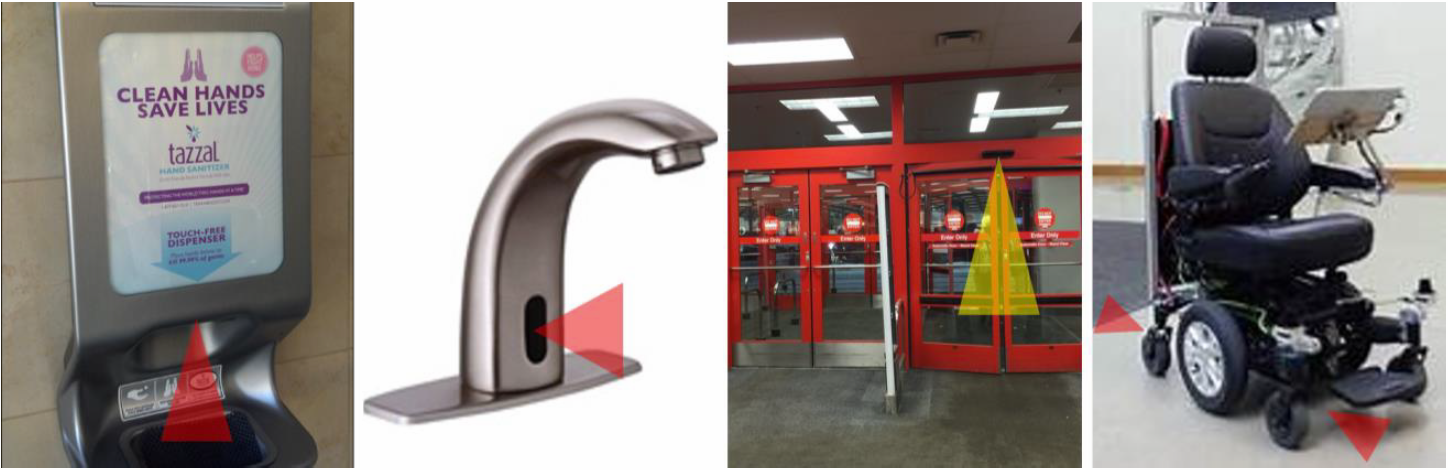

Рисунок 1. Применение датчиков приближения. Например, автоматический дозатор дезинфицирующего средства, автоматические смесители, автоматическая дверь и противоударная сигнализация для инвалидной коляски.
Датчик приближения A7-C Brightlasers на основе VCSEL источника
Датчик серии A7-C с кодом товара LS-0940G-015C-EC-KA7 от Brightlasers представляет собой усовершенствованный датчик приближения, который интегрирован с VCSEL лазером с длиной волны 940 нм, что значительно снижает его стоимость. Благодаря компактной схеме он имеет небольшой размер (10 м х 10 мм), позволяя легкую интеграцию других компонентов. А7-С датчик приближения используется для обнаружения препятствий в радиусе 15 см. Его частоту можно подстраивать для того, чтобы оптимизировать расход энергии и привести ее в соответствие требованиям конкретного применения. Датчик имеет 4-контактный интерфейс (EN, OUT, GND, VCC).
|
|
EN - Enable Terminal - порт управления; OUT - Digital Output - для подключения к цифровому входу; GND - Controller Ground VCC - Источник питания (анод), подключается к DC5-6V |

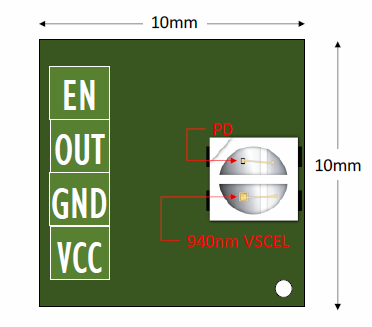

Рисунок 2. Схема и интерфейс LS-0940G-015C-EC-KA7

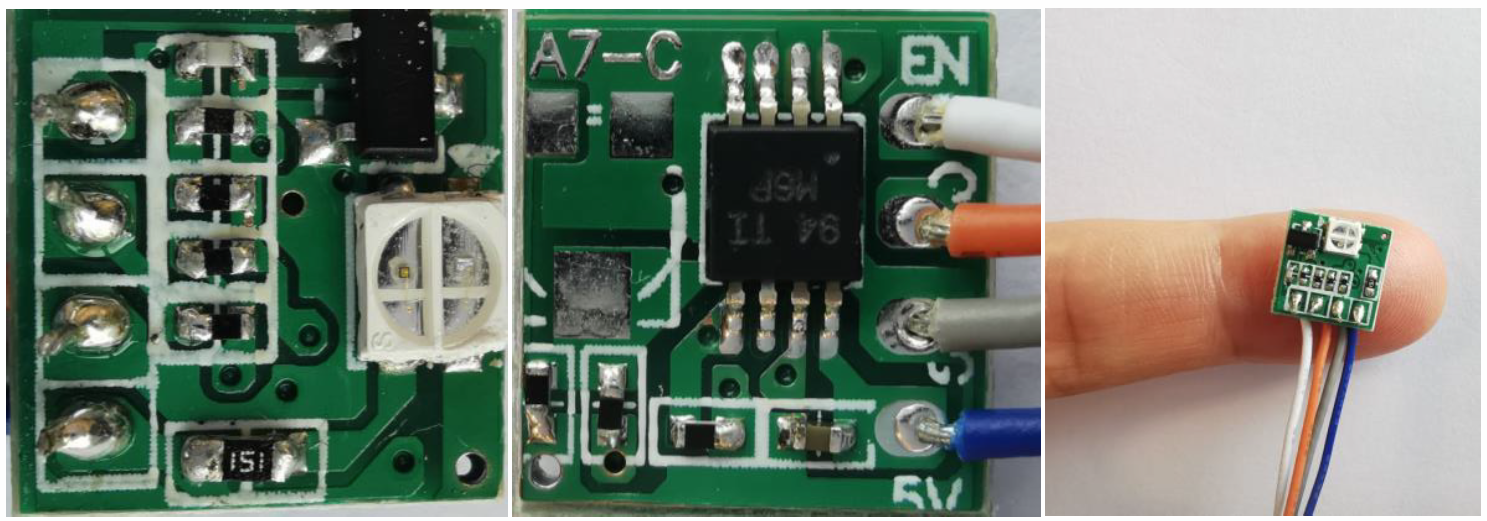

Рисунок 3. Датчик приближения LS-940G-015C-EC-KA7 Brightlasers
Таблица 1 - Технические характеристики датчика Brightlaser 940 нм VCSEL
|
Параметры |
Стандартные значения |
Ед.из. |
Примечания |
|
|
Артикул |
LS-0940G-015C-EC-KA7 |
- |
|
|
|
Диапазон |
0.15 |
м |
|
|
|
Разрешение |
3 |
см |
|
|
|
Частота |
Внешний контроль (1-1000) |
Гц |
Регулируемый |
|
|
Длина волны |
940 |
нм |
|
|
|
Угол |
20° |
- |
|
|
|
Класс лазера |
Класс 1 |
- |
Безопасный для зрения |
|
|
Источник питания |
DC5-6 |
В |
|
|
|
Потребляемая мощность |
<0.25 (непрерывный режим) |
Вт |
<30 мA |
|
|
15-25 |
мВт |
3-5мА, 1кГц |
||
|
Размеры |
Д10x Ш10 x В2.5 |
мм |
|
Датчики приближения серии A7 Brightlasers
В Таблице 2 приведены другие датчики из серии А7 с большой дистанцией измерения (до 200 см). Они могут использоваться в разных сферах: автоматические двери, автоматические смесители, авто-смывные туалеты, автоматические дозаторы дезинфицирующих средств и любые бесконтактные системы управления.

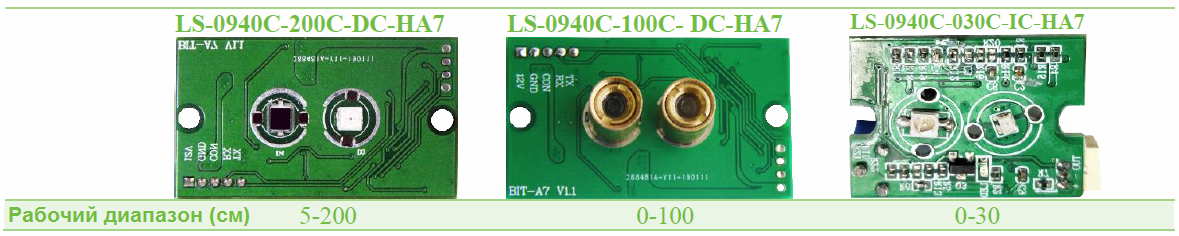

Таблица 2. Серия A7 детекторов приближения Brightlasers, рабочий диапазон от 30 до 200 см
Компания Brightlaser
Компания Brightlaser также предлагает 808нм/ 850нм/ 940нм VCSEL чипы и диоды мощностью от 8 МВт до 10 Вт, работающие в непрерывном и в импульсном режиме. VCSEL лазеры Brightlaser упакованы в корпуса типа SMD, TO, T-mounted. Кроме того, компания Brightlaser предлагает VCSEL лазерные диоды с несколькими длинами волн, модули VCSEL, датчики приближения, лазерные осветители и лидары.
Компания Brightlaser была основана в 2014 году и является мировым поставщиком технологии VCSEL. Компания предлагает широкий ассортимент решений от компонентов и датчиков для OEM интеграции до готовых решений. VCSEL лазерные диоды Brightlaser отлично подходят для оптических систем коммуникации, потребительской электроники, автомобильных систем ADAS, систем машинного зрения, телекоммуникации, робототехники, систем "умный дом", охранных систем и т. д.
