Поставщик
|
Becker&Hickl |
|
Типы изделий
|
детекторы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
детекторы |
|
Вид детектора
|
многоволновые |
|
Основа детектора
|
ФЭУ |
Счет одиночных фотонов является фундаментальным методом для получения максимальной информации из светового сигнала. Этот метод широко используется при регистрации очень слабых световых сигналов. К примеру, метод счета фотонов часто применяют при исследовании биолюминесцентных реакций. В таких применениях ключевым параметром модуля фотоумножителя является максимальная скорость счета. Предлагаемые модули для счета фотонов могут работать со скоростями до 20 МГц. Возможность счета отдельных фотонов и высокое временное разрешение делают детекторы на основе ФЭУ особенно эффективными для регистрации предельно слабых и быстрых оптических сигналов.

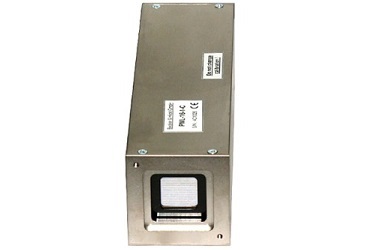

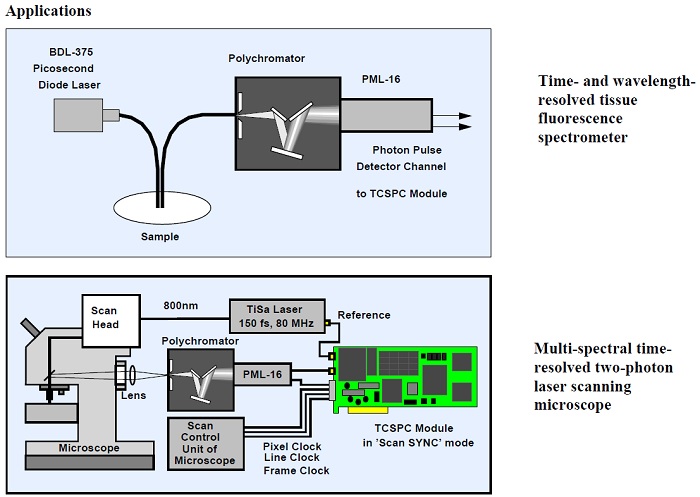

Модуль PML-16-С построен на основе запатентованного компанией Becker&Hickl метода многоразмерного коррелированного по времени счета фотонов. Детектор записывает одновременно 16 сигналов в один TCSPC канал. Для каждого фотона модуль PML-16-С предоставляет временной импульс и номер канала ФЭУ, в котором этот фотон был зарегистрирован. Эти сигналы передаются в TCSPC модуль, который строит распределение фотонов от времени и номера канала. Данный метод позволяет избежать любой временной селекции или мультиплексирования каналов, благодаря чему достигается практически идеальная эффективность считывания. 16-канальный детектор PML-16-C является частью многоволновых MW-FLIM и PML-SPEC систем счета фотонов компании Becker&Hickl. Модуль PML-16-С имеет внутренний генератор высокого напряжения для питания ФЭУ. Прибор работает через контроллер детекторов DCC-100 TCSPC системы фирмы Becker&Hickl, который обеспечивает питание, управление коэффициентом усиления и отключением в случае перегрузки.
Особенности:
- 16 канальный TCSPC детектор;
- одновременное измерение во всех 16 каналах;
- временное разрешение 200 пс (FWHM);
- скорость счета до 4 МГц;
- управление и защита от перегрузки через модуль DCC-100;
- прямое подключение ко всем TCSPC платам и системам Becker&Hickl.
Технические параметры 16-канального детектора PML-16-C:
|
Параметр |
Значение |
|
Число каналов |
16 |
|
Расположение каналов |
линейное 1х16, квадратное 4х4 (опция) |
|
Активная область (каждый канал) |
линейное 0.8х16, квадратное 4х4 |
|
Шаг канала |
1 мм |
|
Спектральный диапазон, нм |
PML-16-C-0: 300 до 600 нм |
|
PML-16-C-1: 300 до 850 нм | |
|
PML-16-C-GASP: 360 до 720 нм | |
|
Выходная полярность временного сигнала |
отрицательная |
|
Средняя амплитуда временного импульса |
40 мВ |
|
Временное разрешение |
150 пс |
|
Перекос временной диаграммы между каналами |
< 40 пс |
|
Разъем выходного сигнала с детектора |
SMA |
|
Выходной импеданс |
50 Ом |
|
Источник питания (от платы DCC-100) |
+/- 5 В, +12 В |
|
Габаритные размеры (ширина х длина х глубина) |
52х52х145 мм |
