ПО OpticsBuilder Zemax: автоматическое преобразование оптического дизайна в детали САПР

Проблема: Временные затраты на преобразование вручную дизайна оптических конструкций в форматы CAD

Поскольку инженеры-оптики и инженеры-механики работают в разнородных программных обеспечениях, оптические конструкции необходимо преобразовать в детали САПР, чтобы начать этап проектирования механической упаковки, а также для обеспечения точности механических узлов. Это требует воссоздания вручную оптических конструкций в среде САПР. Этот процесс может занять несколько часов, если не дней. Его необходимо повторять каждый раз при запуске нового проекта. Трудозатраты для пользователей САПР значительны, что мешает им быстро производить расчеты механической оболочки высокого качества.

Предлагаемое решение: Автоматическое преобразование проектных данных в САПР нажатием одной кнопки

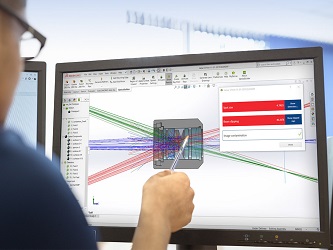

Благодаря интеграции с OpticStudio, ПО OpticsBuilder Zemax автоматически преобразует данные проектирования в детали САПР.

Как это работает

OpticsBuilder находится в SOLIDWORKS. Функция в OpticStudio, которая называется Prepare for OpticsBuilder, сохраняет оптические схемы в формате .ZBD. Файл .ZBD предоставляет все, что нужно пользователю OpticsBuilder, включая файл .ZAR, последовательные и непоследовательные схемы, набор критических лучей, предполагаемые пути и многое другое. Подготовка к работе с OpticsBuilder поддерживает правильность расчетов, предусмотренную инженером-оптиком при их передаче другим членам группы проектирования.

В этом видео показано автоматическое преобразование файла с оптическим дизайном, сохраненного в формате .ZBD из OpticStudio в OpticsBuilder. В качестве примера – файл с объективом камеры Heliar. Обратите внимание, что OpticsBuilder создает геометрию для каждого из компонентов в оптическом дизайне. И это не просто загрузка файла .ZBD, но и преобразование оптических данных с использованием API SOLIDWORKS, который затем выполняет вызовы для создания всех компонентов в собственные части САПР. Создание всех этих элементов вручную в САПР может занять несколько часов, а в OpticsBuilder – около минуты.

Также обратите внимание, что в конце преобразования OpticsBuilder заполняет критические лучи, отправленные из OpticStudio, так что пользователь САПР может сразу приступить к проектированию упаковки, не выполняя первоначальное моделирование. Эти критические лучи могут быть выключены или включены нажатием кнопки в любой точке на этапе проектирования.

Как показано в видео, OpticsBuilder устраняет необходимость воссоздания оптической геометрии. Это экономит драгоценное время, позволяя пользователям быстрее перейти к этапу проектирования без ошибок, которые могут возникнуть при переносе данных вручную. И оптическая точность поддерживается за счет загрузки всей оптической конструкции, включая материалы линз, положения, источники, длины волн и детекторы. Инженеры-механики могут быстрее моделировать оправы, тубусы и т.д., легко просматривая граничные лучи и используя оптическую геометрию с математическим приводом.
