Матрицы кремниевых фотоумножителей J серии компании SensL
Масштабируемые матрицы SiPM серии Array-J компании SensL имеют коэффициент заполнения >90%, мертвую зону между краями матриц около 100 мкм. Матрицы предложены в форматах от 2х2 до 8х8 пикселей, оснащены многоконтактными разъемами или контактами типа BGA.
Матрицы SiPM серии Array-J компании SensL построены на основе кремниевых фотоумножителей в TSV (Through Silicon Via) корпусе для поверхностного монтажа с целью создания компактных и масштабируемых матриц с высоким коэффициентом заполнения, которые позволяют изготовить детекторное поле больших размеров с мертвой зоной между пикселями, стремящейся к нулю.

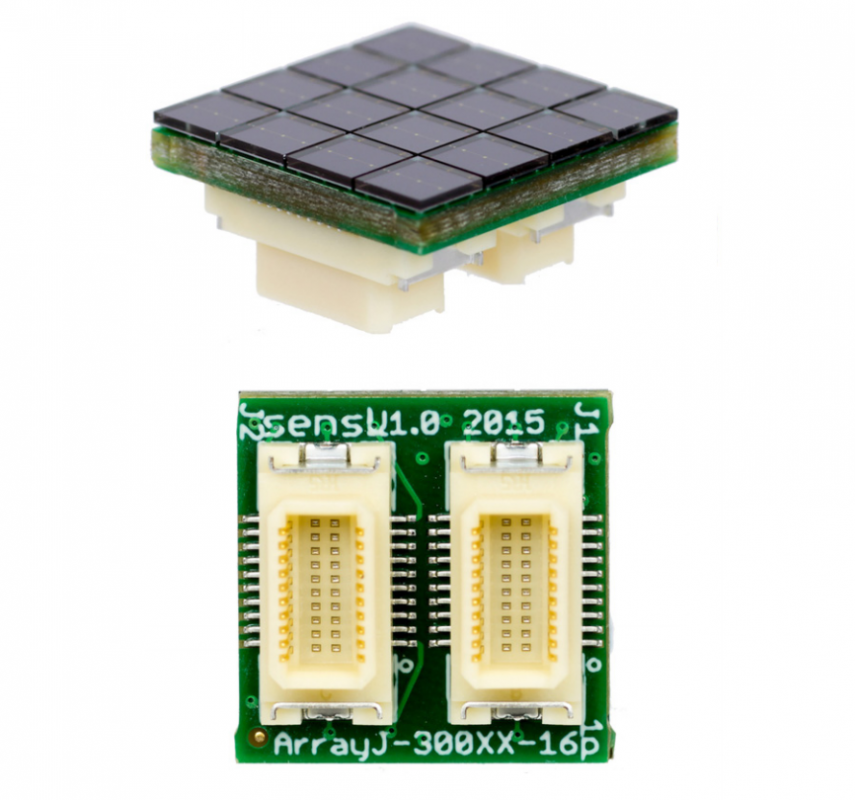

Матрицы кремниевых фотоумножителей серии Array-J SensL могут состоять из пикселей размером 3, 4 или 6 мм. На обратной стороне матриц расположены многоконтактные разъемы, которые предоставляют доступ к быстрому и стандартному выходу для каждого пикселя в матрице, а также общему порту ввода/вывода для суммированного сигнала.
На обратной стороне печатной платы каждой матрицы SiPM имеются многоконтактные разъемы или контакты типа BGA могут быть использованы клиентом для подключения собственной схемы считывания или переходных плат серии ArrayX-BOB, которые обеспечивают легкий доступ к сигналам с пикселей и позволяют оценить работу матриц серии Array-J.
Особенности:
- мертвая зона между краями матриц (около 100 мкм) позволяет соединить и масштабировать несколько матриц SiPM для создания детекторного поля большой площади;
- различные конфигурации матриц от формата 2х2 до 8х8 пикселей;
- высокий коэффициент заполнения >90%;
- каждая матрица имеет многоконтактные разъемы или контакты типа BGA на обратной стороне печатной платы матрицы для подключения ко всем сигналам с пикселей;
- сигналы с пикселей матрицы SiФЭУ могут быть считаны индивидуально по пикселям или суммированы клиентом для создания одноканального детектора большой площади;
- рабочие характеристики пикселей в матрице SiФЭУ абсолютно такие же как для индивидуальных кремниевых фотоумножителей J-серии;
- доступны дополнительные оценочные платы для легкого доступа к сигналам.
Более подробную информацию о матрицах кремниевых фотоумножителей серии Array-J компании SensL ищите по ссылке:
SiPM матрицы серии Array-J компании SensL
Для получения технических консультаций, а также по вопросам приобретения кремниевых фотоумножителей компании SensL обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
