Камера на основе позиционно-чувствительного детектора Timepix от компании Advacam

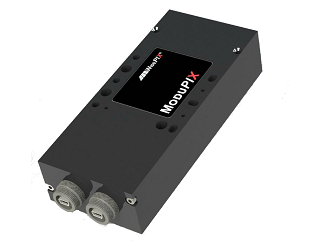

Камера ModuPIX компании Advacam изготовлена на основе позиционно-чувствительного детектора Timepix с быстрым параллельным считыванием, благодаря чему скорость считывания достигает до 850 кадров в секунду в зависимости от заполненности кадров. Камера ModuPIX главным образом предназначена для получения спектральных изображений и регистрации ионов.
По запросу заказчика камера поставляется с различными конфигурациями расположения чипов Timepix (2х2, 1х4 или стек до 4-х чипов для отслеживания движения частиц в трехмерном пространстве). Каждый чип имеет независимый канал связи с интерфейсом USB 2.0, что обеспечивает быстрое считывание данных для всей системы. Все модули в камере ModuPix могут работать синхронно или срабатывать индивидуально. Тип и толщина сенсора выбираются заказчиком из стандартных вариантов - 300 мкм, 500 мкм и 675 мкм для кремния (Si); 1 мм и 2 мм для теллурида кадмия (CdTe).
Каждый пиксель детектора Timepix может работать в режиме счета фотонов/частиц, измерять время прихода регистрируемых событий или энергию, передаваемую регистрируемым квантом. Детекторы Timepix осуществляют прямое преобразование рентгеновских лучей полупроводниковым сенсором, что позволяет минимизировать размытие изображений и позволяет избежать дополнительного этапа преобразования рентгеновских лучей в видимый свет, необходимый для традиционных полупроводниковых детекторов.
Камера ModuPIX может использоваться в различных применениях, таких как быстрая радиография, спектроскопическая томография (каждый пиксель записывает энергетический спектр), отслеживание траекторий частиц, времяпролетная визуализация, многослойная комптоновская камера (тонкий детектор располагается вверху, толстый детектор размещен под ним снизу). Детекторы Timepix могут быть адаптированы для визуализации нейтронов с помощью осаждения конверсионных экранов с добавлением (6LiF).
Особенности:
- Время экспозиции выбирается произвольно;
- Активная площадь детектора: 2 см2 (256х256 пикс.);
- Квадратный пиксель детектора: 55 мкм;
- Параллельное и последовательное считывание;
- USB интерфейс;
- ПО PiXet LITE для Windows, Mac OS и Linux.
Камеры компании Advacam на основе детекторов Timepix могут состоять от 1 до 100 чипов соединенных друг с другом краями в виде двумерного массива в формате вплоть до 10х10. Бесшовная сенсорная технология (отсутствие мертвой зоны между чипами) позволяет размещать все плитки плотно друг к другу со всех сторон. Таким образом вся площадь камеры полностью чувствительна к заряженным частицам без пробелов в виде мертвых зон между чипов.
Более подробную информацию о камерах компании Advacam на основе детекторов Timepix можно получить по ссылке:
Позиционно-чувствительные детекторы
Для получения технических консультаций, а также по вопросам приобретения камер на основе детекторов Timepix обращайтесь к представителю компании АЗИМУТ ФОТОНИКС.
