Жидкокристаллический оптический затвор / регулируемый аттенюатор Thorlabs
LCC1620(/M) Thorlabs представляет собой жидкокристаллическую ячейку, расположенную между поляризационными элементами, которая используется либо для блокировки излучения, либо для ослабления света, распространяющегося через устройство. Система работает в диапазоне длин волн от 420 до 700 нм и может использоваться как оптический затвор для блокировки / передачи луча или как регулируемый аттенюатор.
Жидкокристаллический (LC) оптический затвор/регулируемый аттенюатор Thorlabs включает жидкокристаллическую ячейку, расположенную между поляризационными элементами, которая используется либо для блокировки излучения, либо для ослабления света, распространяющегося через устройство. Затвор работает в диапазоне длин волн от 420 до 700 нм.
Оптический затвор LCC1620 (/M) обеспечивает быстрый контроль над интенсивностью света, проходящего через устройство и при этом не вызывает вибраций (из-за отсутствия движущихся частей). Благодаря возможности быстрого переключения этот оптический жидкокристаллический затвор идеально подходит для задач визуализации и точного освещения. Он может использоваться как оптический затвор для блокировки / передачи луча или как регулируемый аттенюатор. В режиме затвора его можно открыть за 5 мс и закрыть за 1 мс. В режиме аттенюатора потенциометр в верхней части затвора используется для установки уровня ослабления.

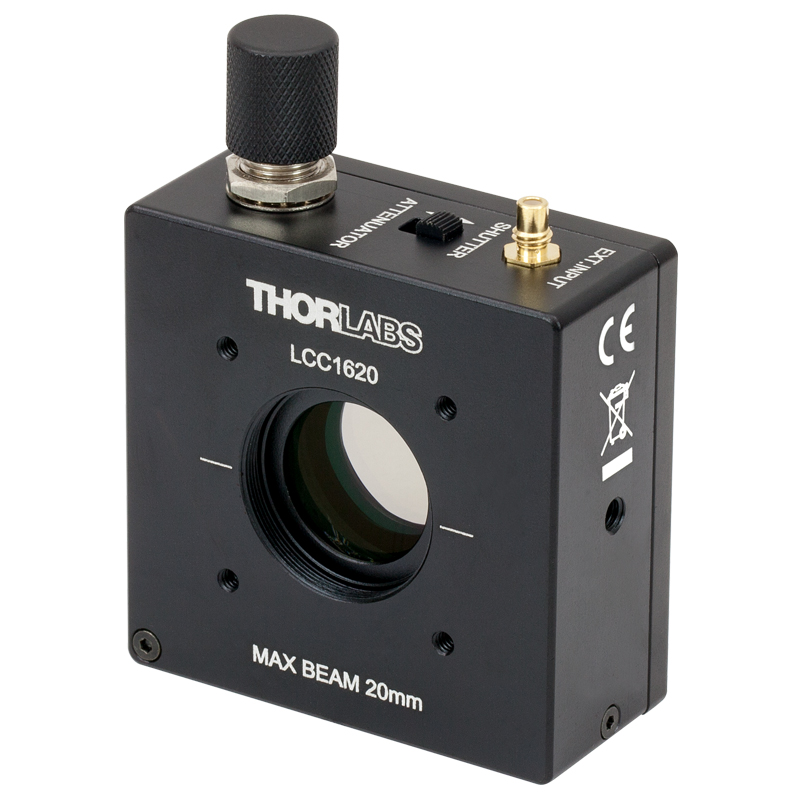

Переключатель на верхней части системы позволяет пользователю выбрать режим затвора или аттенюатора. В режиме затвора LCC1620 Thorlabs будет действовать аналогично механическому затвору, пропуская свет или полностью его блокируя. В режиме аттенюатора он будет работать как регулируемый аттенюатор с уровнем ослабления, контролируемым ручкой на верхней части затвора. Затвором можно управлять в обоих режимах работы вручную, регулируя ручку в верхней части затвора или с помощью внешнего сигнала через разъем SMC. В режиме затвора этот внешний сигнал является TTL сигналом 0 - 5 В, в режиме аттенюатора этот внешний сигнал является сигналом постоянного тока 0 - 5 В. Светодиод на боковой части затвора (с пометкой «STATUS») будет зажигаться зеленым цветом, когда затвор пропускает свет, и красным, когда он полностью блокирует свет.
Этот жидкокристаллический затвор Thorlabs способен достигать скоростей переключения, которые значительно выше, чем у однолопастных или диафрагменных оптических затворов. Кроме того, он может модулироваться на более высоких частотах, чем любой из механических затворов. Однако из-за ограничений по длине волны для применений с длинами волн выше 700 нм или ниже 420 нм вместо ЖК систем следует использовать механические затворы. Механические затворы также следует учитывать в тех случаях, когда требуется неполяризованный свет, поскольку в ЖК затворе используются поляризаторы как часть конструкции жидкокристаллической ячейки.
Поскольку жидкокристаллический затвор сделан из жидкокристаллических ячеек и поляризаторов, он не чувствителен к направлению распространения и может использоваться в любом направлении. Каждая сторона прибора имеет гравировку, которая указывает ось поляризации для устройства. Для максимальной передачи входной луч должен быть линейно поляризован и выровнен по оси поляризации затвора. Следует отметить, однако, что затвор будет поворачивать ось поляризации на 90 ° на выходе. Затвор может работать с неполяризованным светом, однако из-за поляризаторов внутри устройства интенсивность света на выходе будет значительно уменьшена (так как половина света будет блокироваться первым поляризатором).
Передняя и задняя поверхности корпуса имеют резьбу SM1 (1,035 "-40), что идеально подходит для крепления фильтров или тубусов Ø1" к корпусу. Кроме того, четыре 4-40 резьбовых отверстия на передней и задней поверхностях обеспечивают совместимость с 30-мм каркасной системой Thorlabs. Эти затворы могут быть установлены на оптические стержни с помощью одного из двух отверстий 8-32 (M4) бокам корпуса.
Особенности:
- Жидкокристаллический затвор с режимом работы в качестве аттенюатора;
- Рабочий диапазон: 420 – 700 нм;
- Нет подвижных частей – не вносит дополнительных вибраций;
- Скорость переключения: ≤5 мс;
- Установка на оптический стержень;
- Резьба: SM1 (1.035"-40).
Более подробную информацию о ЖК затворах Thorlabs можно получить по ссылке:
Жидкокристаллический оптический затвор / регулируемый аттенюатор Thorlabs
