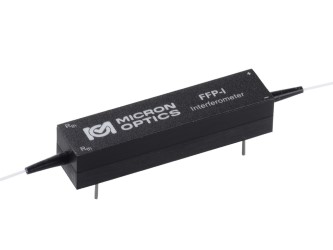

FFP-I состоит из интерферометра Фабри-Перо и одномодового оптического волокна, расположенного между двумя высокоэффективными зеркалами. Конструкция модуля выполнена без линз. FFP-I собираются сразу с оптическими волокнами, поэтому не требуется дополнительной настройки. Область дисперсии интерферометров (free spectral range - FSR) может быть выбрана в соответствии с пожеланиями заказчика. Также есть возможность включить в корпус модуль TEC для термостабилизации.
picoWave®
picoWave® – эталон, разработанный и запатентованный компанией Micron Optics (приобретена компанией LUNA). Модуль позволяет осуществлять калибровку в режиме реального времени с пикометровой точностью. Совмещение однородного частотного шага FFP-I, маркера длины волны в виде волоконной решётки Брэгга (ВБР) и встроенного TEC, позволяет picoWave® с высокой эффективностью выполнять функции калибровочного эталона длины волны. FFP-I и ВБР могут быть расположены как последовательно, так и параллельно.
Особенности:- Фильтр ITU; - Калибровочный элемент; - Возможность использования для стабилизации лазера; - Эмуляция WDM; - Возможность использования в системах датчиков; - Возможость формирования источника излучения с частотной гребёнкой. |
Применения:- Контроль оптических параметров системы в режиме реального времени; - Спектральный анализ; - Фильтрация шума перестройкой; - DWDM; - Перестраиваемые источники излучения; Датчики.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | |
|
Конфигурация |
FFP-I |
picoWave |
|
|
Рабочий диапазон длин волн |
1260-1620 |
нм | |
|
Область дисперсии (FSR) |
0.01 - 10000 |
10-100 |
ГГц |
|
Добротность |
10, 40, 100, 200, 500, 1000, 2000 |
10 |
|
|
Ширина полосы (3 дБ) |
FSR/Добротность |
| |
|
Вносимые потери |
< 3 |
дБ | |
|
Мощность вводимого излучения |
100 (при добротности < 200) |
мВт | |
|
Термический коэффициент |
~ 1.6 |
n/a |
ГГц/ºС |
|
Установка маркера длины волны |
n/a |
Определяется пользователем |
|
|
TEC |
Melcor Epoxy Filled 04OT2.0-30-F2-EP |
| |
|
ток перестройки TEC |
< 2 |
А | |
|
Скорость термической перестройки |
1 |
ГГц/с | |
|
Стабильность |
+/- 0.125 |
ГГц | |
